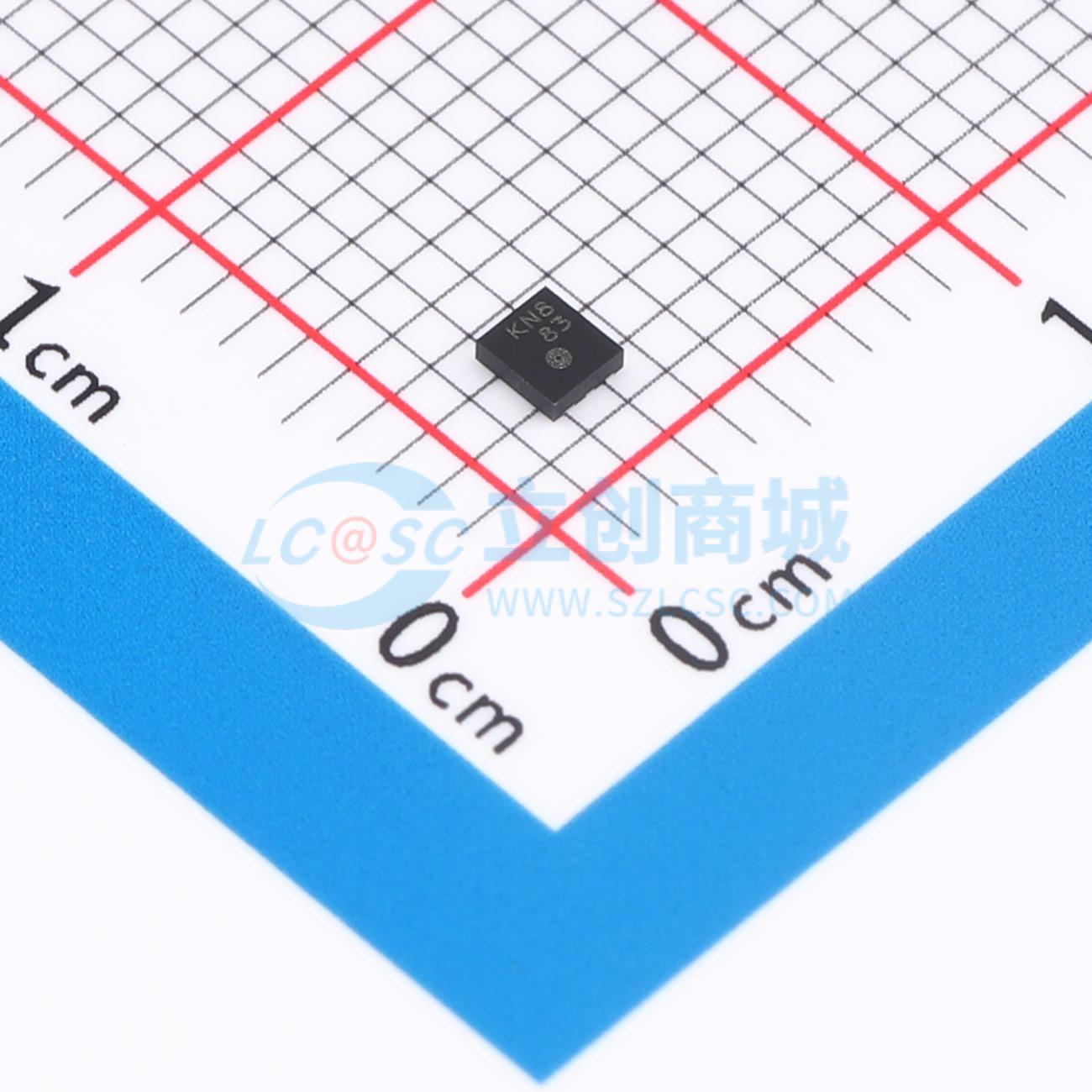

XC9235D08CER-G

600mA 同步整流降压DC/DC转换器

描述

xC9235/xC9236/xC9237 系列是一组内置0.42Ω P沟道MOS驱动晶体管和0.52Ω N沟道MOS开关晶体管的同步整流型DC/DC转换器，设计允许使用陶瓷电容。工作电压范围为2.0V至6.0V（A~C类型），1.8V至6.0V（D~G类型）。对于具有0.8V基准电压（精度：±2.0%）的D/F类型，可以通过两个外部电阻将输出电压设置为0.9V。A/B/C/E/G类型的固定输出电压从0.8V到4.0V，步进0.05V（精度：±2.0%）。提供高效率、稳定的电源，仅需外接一个线圈和两个电容即可配置600mA的输出电流。内置振荡器可以选择1.2MHz或3.0MHz以适应特定应用。在操作模式方面，xC9235系列采用PWM控制，xC9236系列采用自动PWM/PFM切换控制，而xC9237系列可以在PWM控制模式和自动PWM/PFM切换控制模式之间手动切换，从而在整个负载范围内实现快速响应、低纹波和高效率（从轻载到重载）。软启动和电流控制功能内部优化。在待机状态下，所有电路关闭以将电流消耗降至1.0μA或更低。B/F/G类型具有高达0.25ms的高速软启动，以便快速启动。内置UVLO功能使得当输入电压低于1.4V时，内部P沟道MOS驱动晶体管强制关断。B至G类型集成了CL放电功能，通过位于Lx和VSS引脚之间的内部放电开关使输出电容CL上的电荷得以释放。当设备进入待机模式时，由于此功能，输出电压会迅速恢复到VSS电平。提供四种封装形式：SOT-25、USP-6C、USP-6EL和WLP-5-03。

品牌名称

TOREX(特瑞仕)

商品型号

XC9235D08CER-G

商品编号

C2473406

商品封装

USPC-6​

包装方式

编带

商品毛重

0.001克(g)
