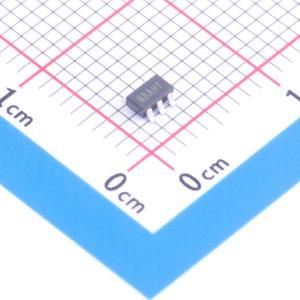

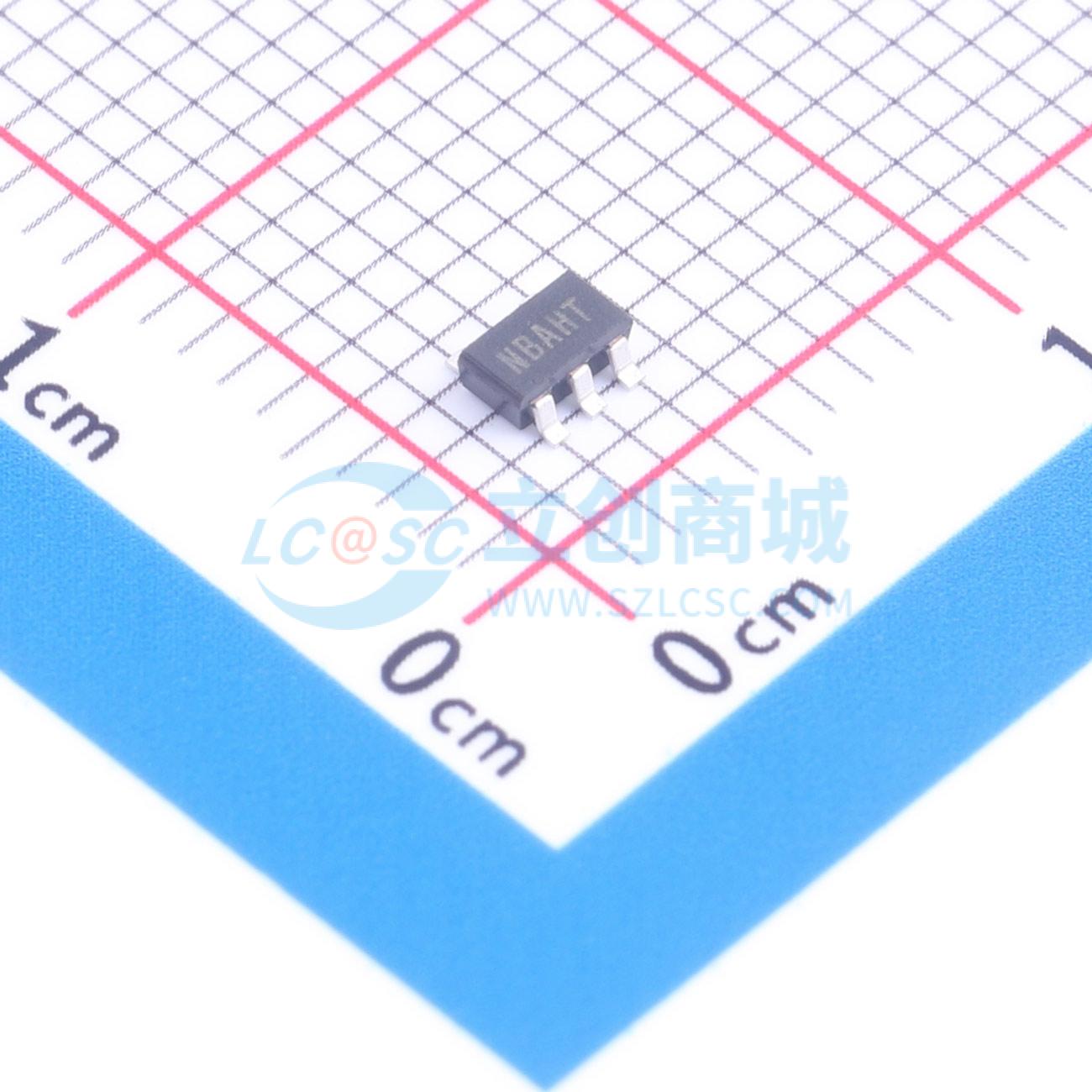

XC9133B02AMR-G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 白色LED驱动升压DC/DC转换器
品牌名称: TOREX(特瑞仕)
商品型号: XC9133B02AMR-G
商品编号: C2473425
商品封装: SOT-25-5
包装方式: 编带
商品毛重: 0.04克(g)

商品概述

XC9133系列是一种固定频率、恒定电流升压DC/DC转换器，专为手机、PDA和数码相机中的LED背光应用进行了优化。输出电压最高可达17.5V，可以驱动四个白色LED串联。LED电流仅通过一个外部电阻设置，使得所有串联放置的白色LED能够同时点亮。该转换器还可以驱动两组并联的三颗LED网络。LED调光通过调整施加到CE引脚的PWM信号（最大10kHz）的占空比来控制。效率很高，0.2V的低反馈参考电压确保了RLED损耗最小。内部MOSFET具有2.4Ω的低RDSON。由于高1MHz的开关频率，使用芯片电感器和小尺寸陶瓷输出电容C=0.22μF即可实现低轮廓和小板面积解决方案。如果白色LED开路或损坏，内置在Lx引脚中的检测器会导致IC停止振荡，防止输出电压过度升高。

应用领域

对于白光LED驱动器
智能手机/移动电话
移动设备/终端
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	通道数	1
	调光	PWM

	属性	参数值
	拓扑结构	升压
	工作温度	-40℃~+85℃
