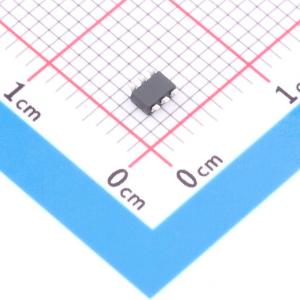

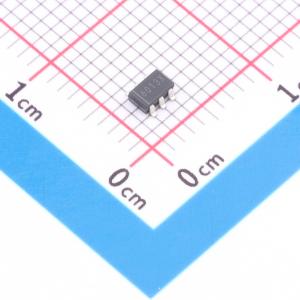

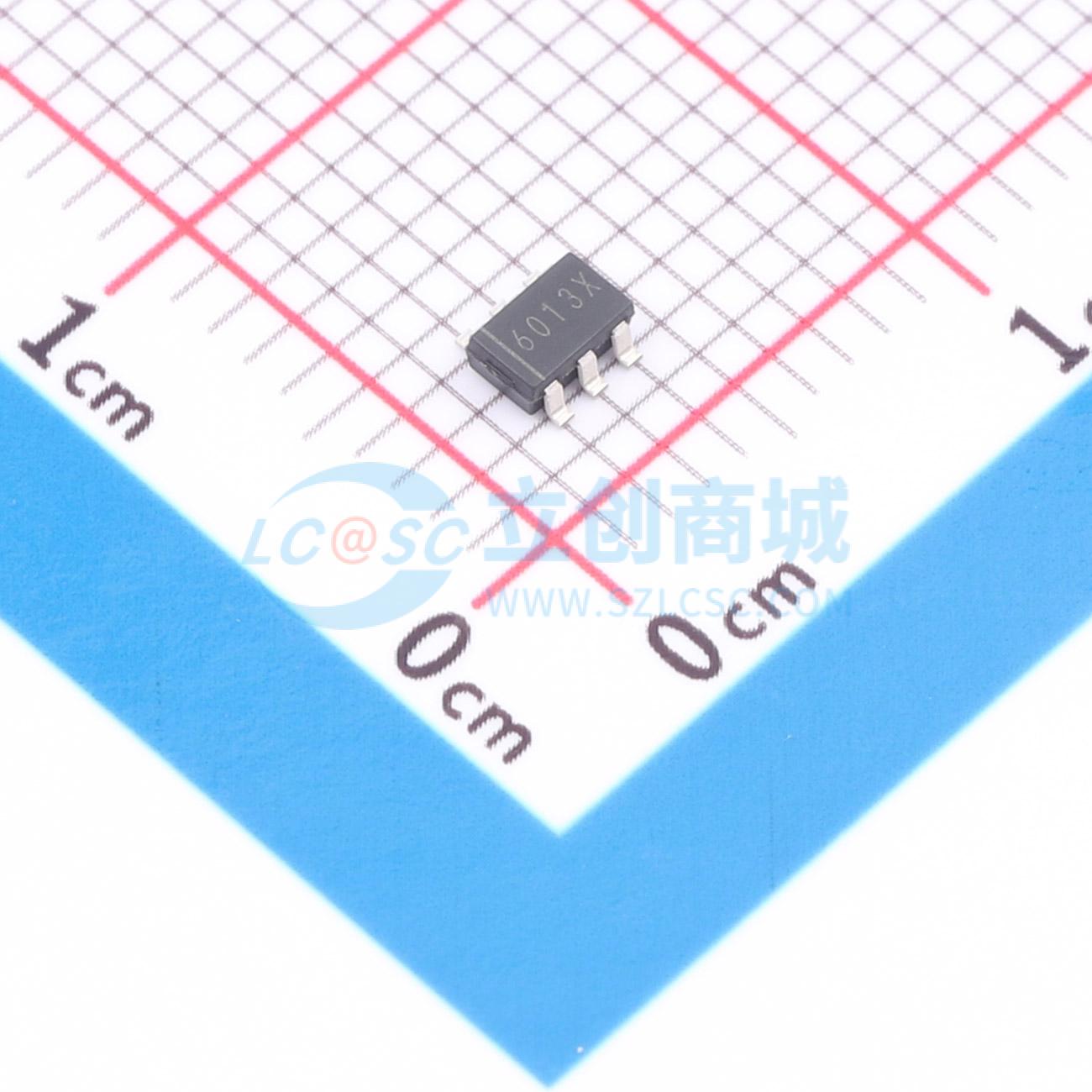

R1245N001B-TR-FE

R1245x 是一款基于CMOS的降压DC/DC转换器，内置N沟道高边晶体管。内置高边晶体管的导通电阻为0.35 Ω，最大输出电流可达1.2 A。该IC包括振荡器、PWM控制电路、电压基准单元、误差放大器、相位补偿电路、斜率补偿电路、软启动电路、保护电路、内部稳压器以及用于自举电路的开关。它可以通过电感、电阻、二极管和电容来构建一个降压DC/DC转换器。

R1245x在无需外部电流检测电阻的情况下以电流模式工作，提供快速响应和高效率。可以使用陶瓷电容作为输出电容。内部振荡器频率预设版本A和B为330 kHz，版本C和D为500 kHz，版本E和F为1000 kHz，版本G和H为2400 kHz。

为了保护，R1245x 包含逐周期Lx峰值电流限制电路、热关断功能和欠压锁定（UVLO）功能。有两种类型的短路保护：对于版本A/C/E/G，在检测到电流限制后如果输出电压持续低于设定的输出电压一段时间，则触发锁存保护功能关闭输出；对于版本B/D/F/H，在检测到短路或等效情况时，通过改变振荡器频率变慢来实现折返保护功能。R1245x 提供HSOP-8E、DFN(PLP)2020-8 和 SOT23-6W 封装。
