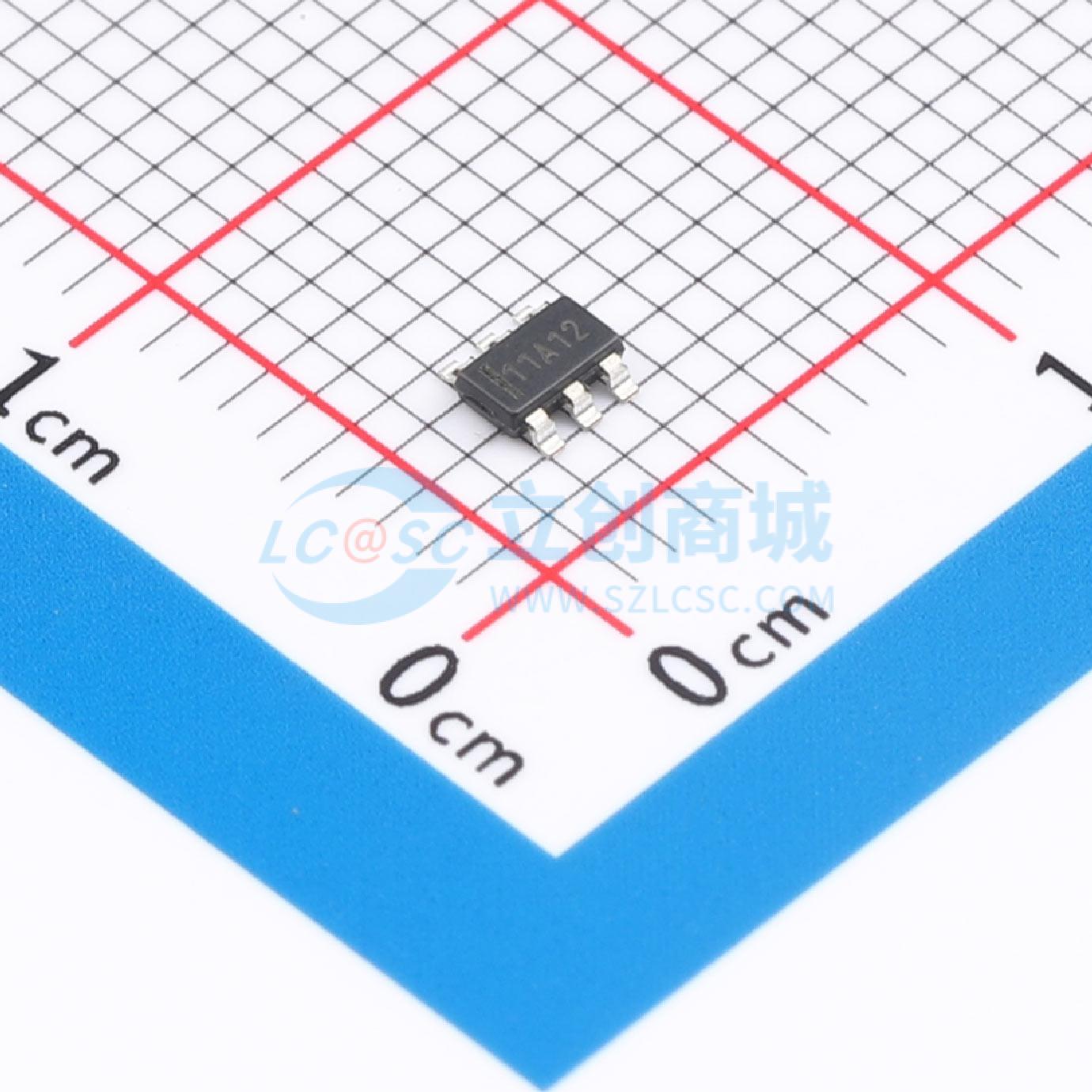

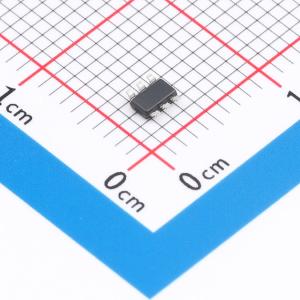

XC9280A75CYR-G
18V 输入 3A 同步降压 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC9280系列是一款18V自举同步降压DC/DC转换器,内置N沟道驱动晶体管,工作电压范围为4.5V至18V,设计用于使用陶瓷电容器。开关频率为1.2MHz,采用PWM/PFM自动切换控制,实现全负载范围内的高效率。具有固定的内部软启动时间0.95ms,内置UVLO功能,过流保护和热关断功能确保安全操作。
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC9280A75CYR-G
- 商品编号
- C2468808
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 1.8V~7V | |
| 输出电流 | 2A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
XC9280系列是一款18V自举同步降压DC/DC转换器，内置N沟道-N沟道驱动晶体管，工作电压范围为4.5 ~ 18.0V，设计允许使用陶瓷电容。 该IC集成了0.75V参考电压源，可使用外部电阻（RFB1、RFB2）将输出电压设置为1.8V至7.0V之间的值。 开关频率为1.2MHz。在PWM/PFM自动切换控制中，IC可根据输出电流需求在PWM和PFM控制方式之间切换，从而在全负载范围内实现高效率。XC9280具有固定的内部软启动时间，为0.95ms（典型值），此外，还可通过使用外部电阻和电容来延长该时间。 内置欠压锁定（UVLO）功能，当输入电压降至3.33V（典型值）或更低时，驱动晶体管将强制关断。 集成了过流保护和热关断功能，确保安全运行。
商品特性
- 输入电压范围：4.5V ~ 18V（绝对最大值20V）
- 输出电压范围：1.8V ~ 7.0V或VIN × 0.7
- 反馈电压：0.75V ± 1.5%
- 振荡频率：1.2MHz
- 输出电流：峰值3A，直流2.0A（VIN = 12V，VOUT = 5V）
- 控制方式：PWM/PFM自动切换
- 软启动时间：0.95ms，可通过RC调节
- 欠压锁定（UVLO）
- 过流保护（自动恢复）
- 热关断
- 陶瓷电容
- 封装：TSOT - 26
- 环保：符合欧盟RoHS标准，无铅
应用领域
- 数字电视机顶盒
- 安防摄像机
- 智能电表
- 安防系统
