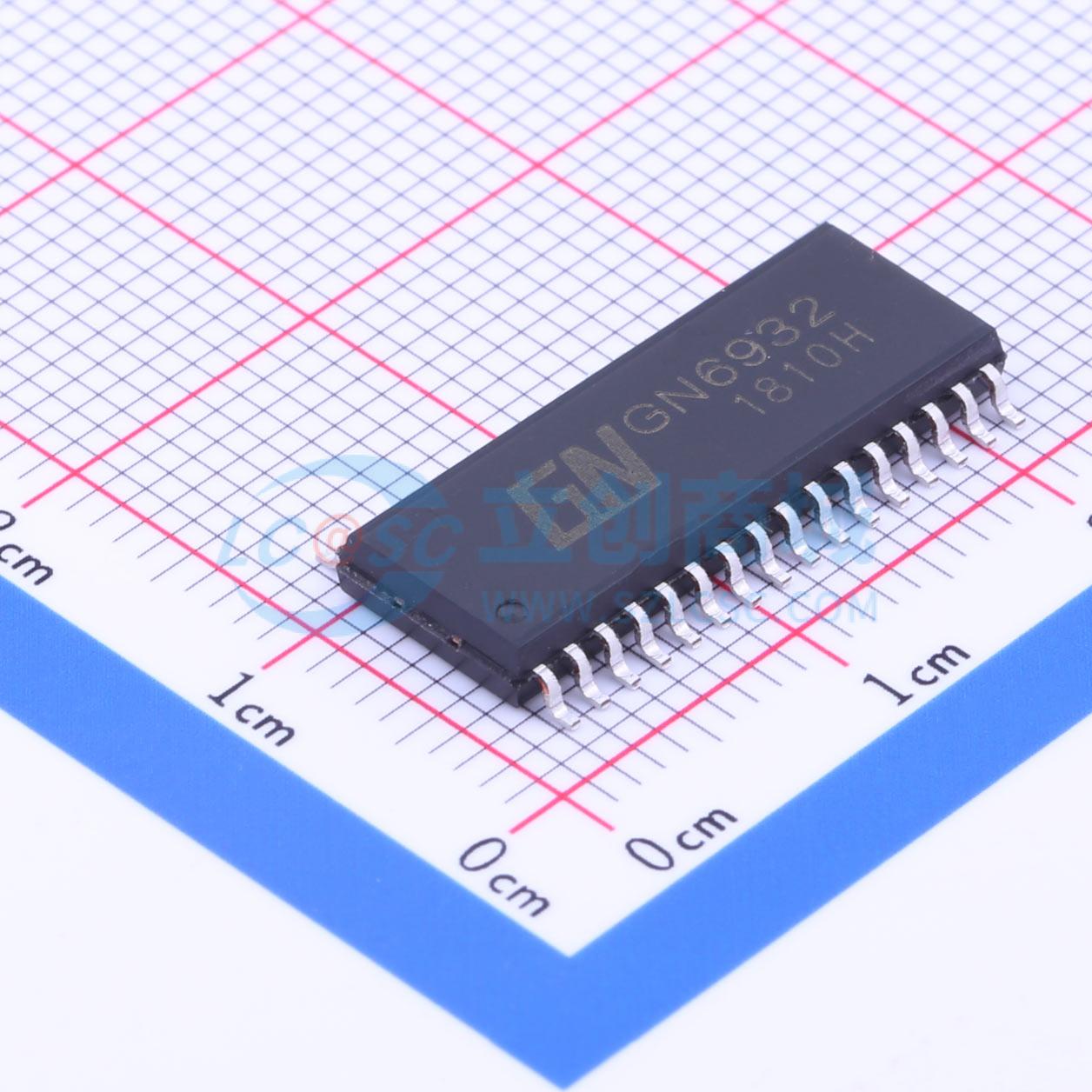

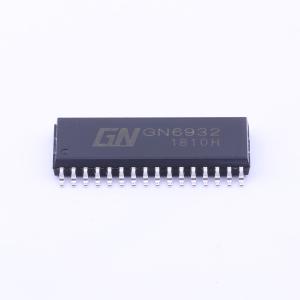

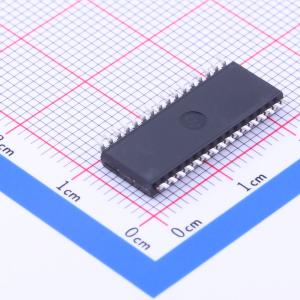

GN6932
LED驱动控制专用电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GN6932是一种LED(发光二极管显示器)驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动。本产品性能优良，质量可靠。主要应用于多段位显示屏驱动。
- 品牌名称
- GN(旌芯半导体)
- 商品型号
- GN6932
- 商品编号
- C265476
- 商品封装
- SOP-32-300mil
- 包装方式
- 管装
- 商品毛重
- 1.509克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 工作电压 | 3V~5.5V | |
| 时钟频率(fc) | 1MHz | |
| 位驱动电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 段驱动电流 | 20mA | |
| 其他特性 | 共阳极；共阴极；辉光可调 | |
| 工作温度 | -40℃~+80℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
GN6932是一种LED(发光二极管显示器)驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动。本产品性能优良，质量可靠。主要应用于多段位显示屏驱动。
商品特性
- 采用功率CMOS工艺
- 显示模式（8段 × 76位）
- 辉度调节电路（占空比8级可调）
- 串行接口（CLK、STB、DIN)
- 振荡方式：RC振荡（450kHz ±5%）
- 内置上电复位电路
