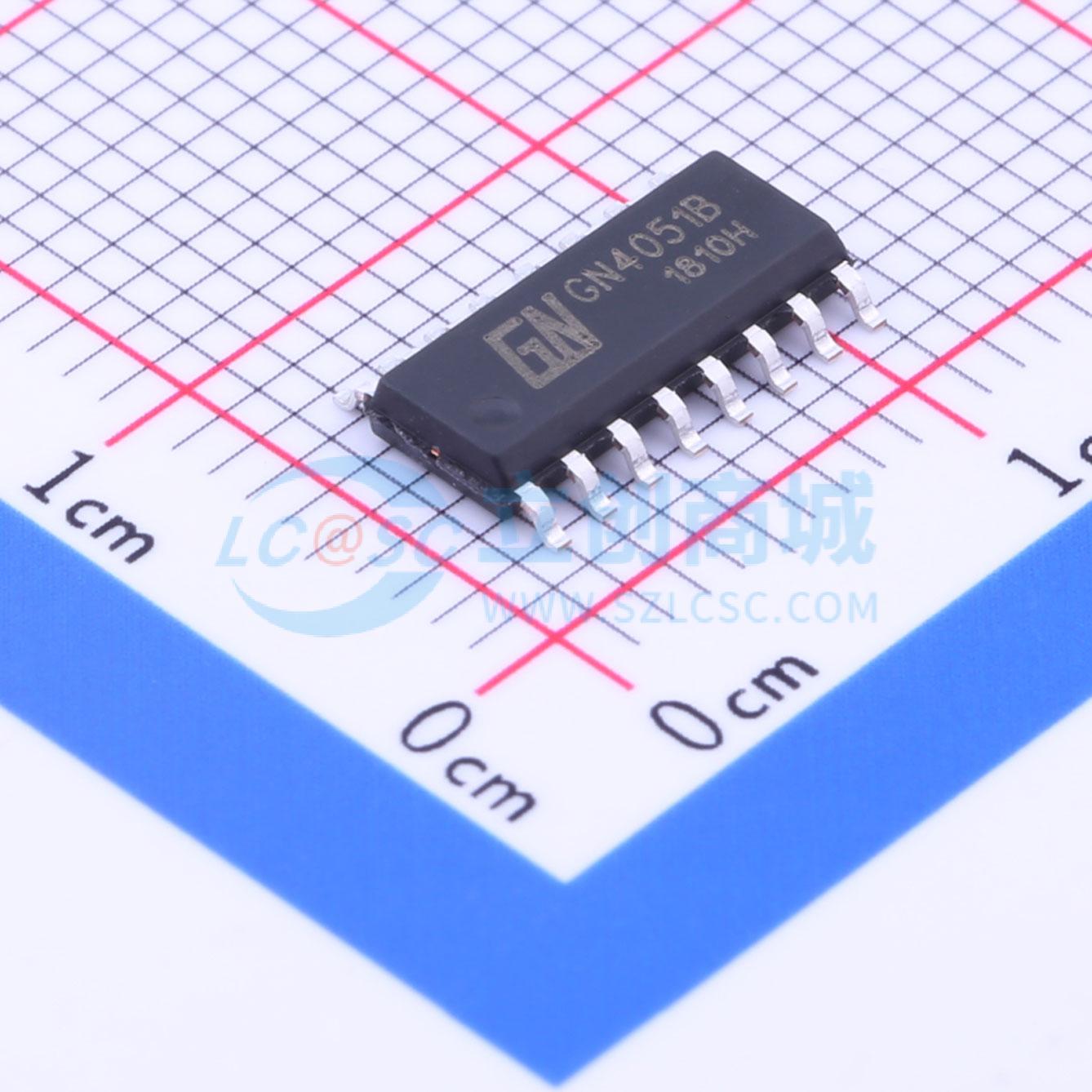

GN4051B
GN4051B
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GN4051B是一款八选一模拟开关电路,内置3个地址选择端(A0~A2),低有效的使能输入端(E),8路独立的输入/输出端(Y0~Y7)及公共输入/输出端(Z)。 电路内部有8个双向模拟开关,每个开关的一端连接到独立的输入/输出(Y0~Y7)端,另一端连接到公共的输入/输出(Z)端。 当E为低电平时,通过A0~A2选择一个通路的开关处于低阻导通状态。
- 品牌名称
- GN(旌芯半导体)
- 商品型号
- GN4051B
- 商品编号
- C265480
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.305克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 工作电压 | 3V~9V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 350Ω | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 15ns |
商品概述
GN4051B是一款八选一模拟开关电路,内置3个地址选择端(A0~A2),低有效的使能输入端(E),8路独立的输入/输出端(Y0~Y7)及公共输入/输出端(Z)。 电路内部有8个双向模拟开关,每个开关的一端连接到独立的输入/输出(Y0~Y7)端,另一端连接到公共的输入/输出(Z)端。 当E为低电平时,通过A0~A2选择一个通路的开关处于低阻导通状态。当E为高电平时,A0~A2设置无效,所有开关处于高阻关断状态。如果需要切换开关状态,就必须使用使能输入端(E)。 VDD和VSS是连接到数字控制输入端(A0~A2和E)的电源电压。(VDD - VSS)的范围是3~9V。模拟输入输出(Y0~Y7和Z)能够在最高VDD,最低VEE之间变化。VDD、VEE不会超过9V。 对于用做数字多路选择开关,VEE和VSS是连在一起的(通常接地)。
应用领域
- 模拟多路选择开关
- 数字多路选择开关
- 信号选通
