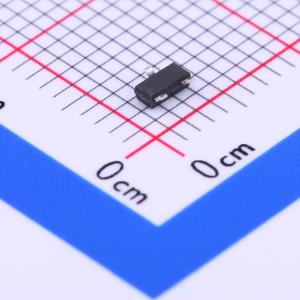

温馨提醒：图片仅供参考，商品以实物为准
ZVP1320FTA
P沟道 耐压:200V 电流:35mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：V(BR)DSS > -200V。 RDS(on) ≤ 80Ω @ VGS = -10V。 最大连续漏极电流 ID = -35mA。 “无铅”，符合 RoHS 标准。 无卤素和锑，“绿色”器件。 符合 AEC-Q101 高可靠性标准
- 品牌名称
- DIODES(美台)
- 商品型号
- ZVP1320FTA
- 商品编号
- C264109
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 35mA | |
| 导通电阻(RDS(on)) | 80Ω@10V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V@1mA | |
| 输入电容(Ciss) | 50pF | |
| 反向传输电容(Crss) | 5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- 典型值：在栅源电压VGS = 10 V、漏极电流ID = 80 A时，导通电阻RDS(on) = 2.3 mΩ
- 典型值：在栅源电压VGS = 10 V、漏极电流ID = 80 A时，总栅极电荷Q_g(tot) = 42 nC
- 非钳位感性负载（UIS）能力
- 符合RoHS标准
- 通过AEC Q101认证
应用领域
- 汽车发动机控制
- 动力总成管理
- 电磁阀和电机驱动器
- 电子转向
- 集成启动/发电机
- 分布式电源架构和电压调节模块（VRM）
- 12V系统的主开关
