9.5折

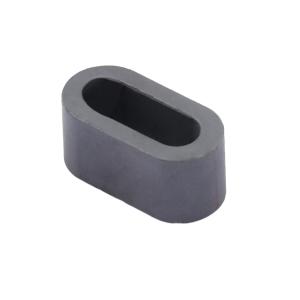

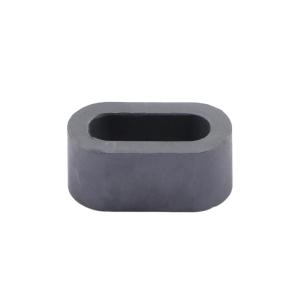

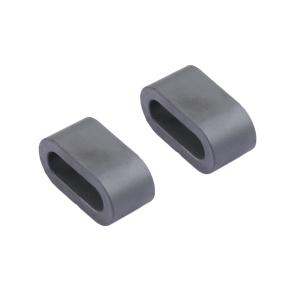

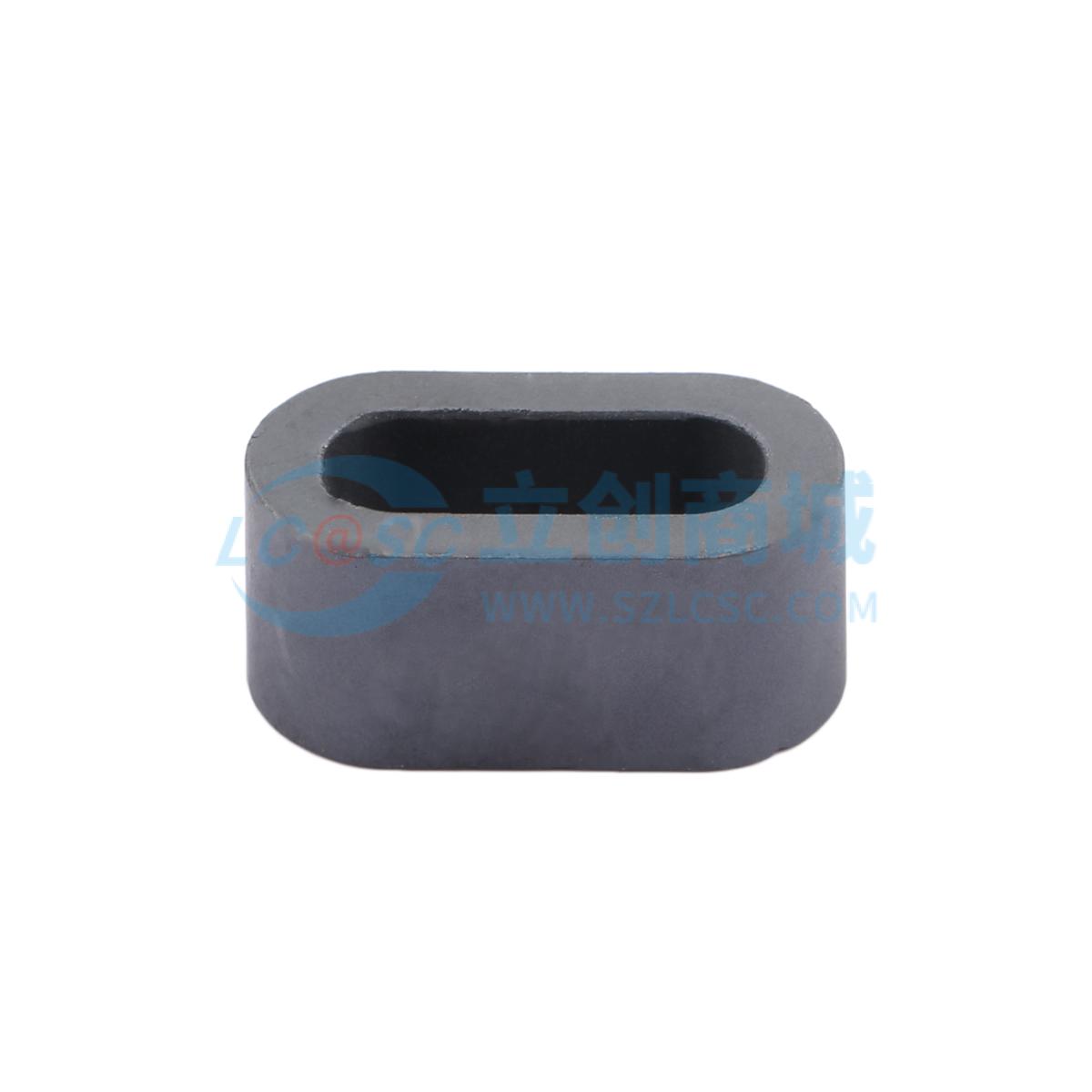

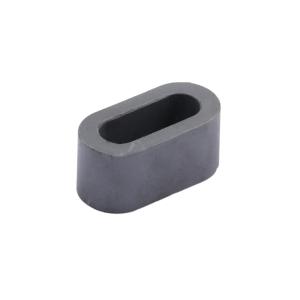

canfeng(灿峰) 钳位滤波器 FS扁形跑道磁环 F9-BP FS 28X13X20X11-7.2

工业品

价格：￥2.4035

原价：￥ 2.53

10+￥2.2705￥2.39

264+￥1.938￥2.04

1056+￥1.8715￥1.97

品牌名称: canfeng(灿峰)
商品型号: CFS9-28X13X20X11-7.2
商品编号: C23689668
商品毛重: 13克(g)

广东仓87

购买数量

个

(132个/托盘，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交2单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 材质为F9磁芯，初始磁导率达850±20%，磁性能稳定

2 扁平跑道磁环结构，尺寸精准：外径28.00±0.8mm、宽度13.00±0.5mm、长度20.00±0.8mm、高度11.00±0.5mm、内径7.2±0.5mm

3 电气性能优异：25MHz频率下阻抗≥30Ω，100MHz下≥90Ω，有效抑制电磁干扰

4 符合RoHS环保标准，无有害物质

5 外观检测严格：一处缺陷面积≤1mm²、总缺陷面积≤2mm²、缺陷深度≤0.4mm、毛刺长度≤0.2mm

6 绕线规范：采用Φ0.5*100L(mm)0.5TS绕线方式

7 测试仪器专业：使用HP4191A等高精度设备检测，数据可靠

8 阻抗频率曲线符合设计要求，高频滤波效果明显

使用场景 APPLICATIONS

1 工业控制设备：用于PLC、变频器等设备的信号线滤波，减少干扰导致的误动作

2 通讯设备：路由器、交换机等网络设备的电源线/数据线抗干扰处理

3 汽车电子：ECU、传感器等部件的线路滤波，提升车载系统稳定性

4 消费类电子产品：电脑、手机充电器等电源线路的EMI抑制

5 自动化生产线：机器人、伺服电机等设备的信号传输线路滤波

6 PCB板线束：对板上线束进行滤波，增强整体电路抗干扰能力

注意事项 PRECAUTIONS

1 安装时确保磁环与线缆紧密贴合，避免松动影响效果

2 使用环境需控制在温度25±5℃、湿度60±8%范围内

3 避免摔落、撞击等机械损伤，防止磁芯破损

4 绕线操作严格遵循指定参数，不得随意更改匝数或线径

5 存放于干燥通风处，远离潮湿、腐蚀及高温环境

6 检测需用专业仪器（如HP4191A），确保数据准确

7 磁环出现破损裂纹时立即停止使用并更换

规格书

放大查看下载PDF
