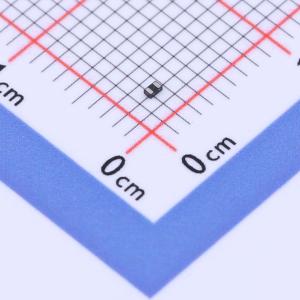

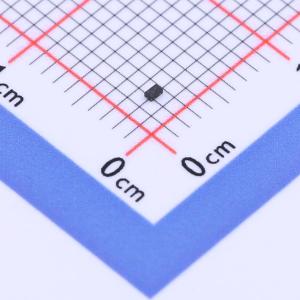

温馨提醒：图片仅供参考，商品以实物为准
CPDQT5V0SP-HF
双向ESD 5V截止 峰值脉冲电流：1A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：IEC61000 4 2 4级ESD保护。人体模式3类ESD额定值(>16kV)。超低电容:0.5pF。低钳位电压。小尺寸外形:0.039°×0.024°(1.00mm×0.6mm)
- 品牌名称
- Comchip(典琦)
- 商品型号
- CPDQT5V0SP-HF
- 商品编号
- C2443458
- 商品封装
- SOD-882(0402)
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.9V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.4V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品特性
- 符合 IEC61000-4-2 标准 4 级静电放电（ESD）保护。
- 人体模式下达到 3 类（>16kV）静电放电等级。
- 超低电容 0.5 pF
- 低钳位电压。
- 小尺寸外形：0.039"x0.024"（1.00 mm * 0.6 mm）
