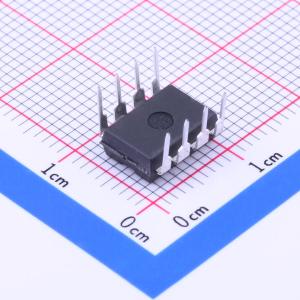

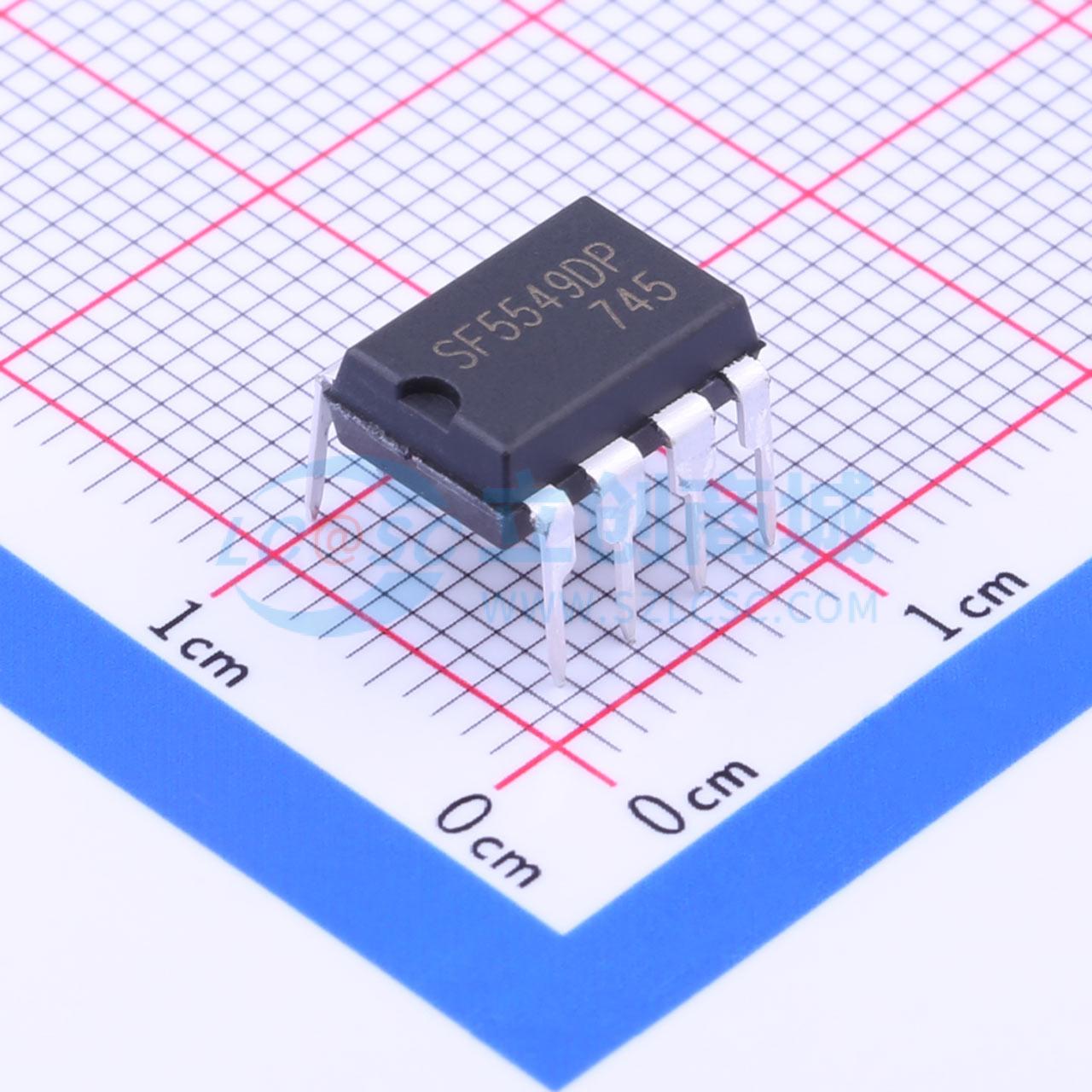

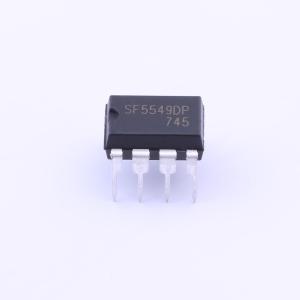

温馨提醒：图片仅供参考，商品以实物为准
SF5549DP
PWM功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SF5549是一款高性能、高效率、高度集成的电流模式PWM功率开关，适用于离线反激式转换器应用。在SF5549中，带有混频功能的PWM开关频率固定为65KHz，并经过微调以保持在较窄范围内。当输出功率需求降低时，该IC根据专有的BalanceTM控制技术降低开关频率，以提高轻载时的功率转换效率
- 品牌名称
- Sifirst(赛威科技)
- 商品型号
- SF5549DP
- 商品编号
- C261348
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.893克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 11V~25V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ |
商品概述
SF5549是一款高性能、高效率、高度集成的电流模式PWM功率开关，适用于离线反激式转换器应用。内置的先进节能和高级保护特性可在不增加系统成本的情况下提高开关电源（SMPS）的可靠性和性能。
商品特性
- 待机功耗低于75mW
- 内置650V功率MOSFET
- 采用专利η -Balance™控制技术提升轻载效率
- 采用专利“零过流保护/过功率保护恢复间隙”控制技术
- 固定65kHz开关频率
- 内置软启动功能
- 启动电流极低
- 采用降频和间歇模式控制实现节能
- 电流模式控制
- 内置频率混洗功能
- 内置同步斜率补偿
- 逐周期电流限制
- 内置前沿消隐（LEB）
- 恒功率限制
- 引脚浮空保护
- 无音频噪声运行
- VDD过压保护（OVP）及钳位
- VDD欠压锁定（UVLO）
应用领域
- 交流/直流适配器
- 开放式开关电源
