SF5533WLGT

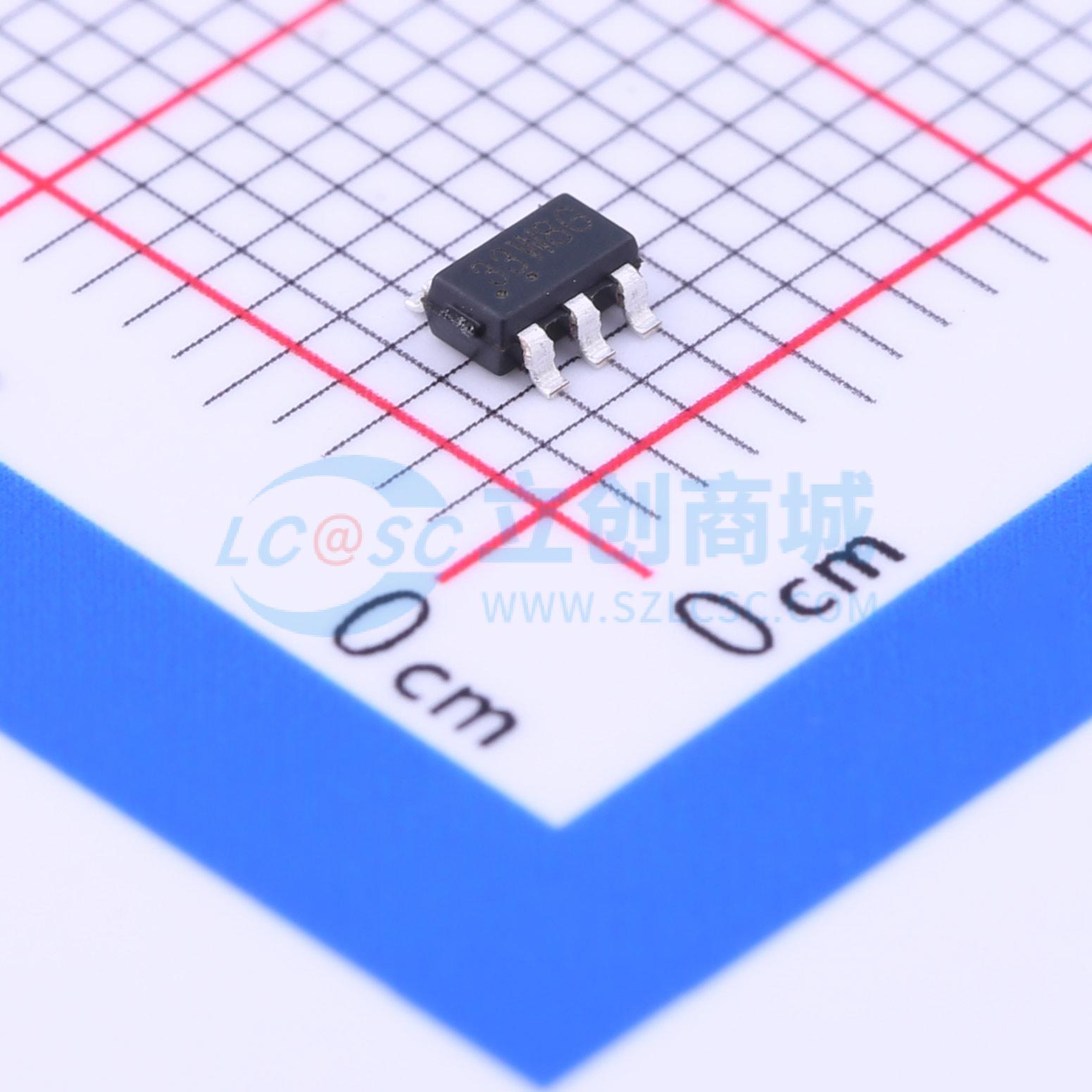

SF5533W 是一款高性能、高效率、高度集成的电流模式 PWM 控制器，适用于离线反激式转换器应用。SF5533W 可对过负载保护（OLP）消抖时间进行编程。 在 SF5533W 中，带有频率抖动的 PWM 开关频率固定为 65kHz，并经过微调以确保在较窄范围内。当输出功率需求降低时，该 IC 根据专有的 η-BalanceTM 控制降低开关频率，以提高轻载时的功率转换效率。当输出功率降至给定值以下时，IC 进入间歇模式，可实现小于 75mW 的空载功耗。 该 IC 使用矽力杰专有的控制算法可实现“零过流保护（OCP）/过功率保护（OPP）恢复间隙”。SF5533W 还内置了专有的“无音频噪声 OCP 补偿”功能，可实现恒功率限制，并可在交流输入电压约为 90V 且重载时实现无音频噪声运行。 SF5533W 集成了欠压锁定（UVLO）、VDD 过压保护（OVP）、逐周期电流限制（OCP）、引脚浮空保护、过负载保护（OLP）、栅极钳位、RT 引脚接地短路保护、VDD 钳位、前沿消隐（LEB）、软启动等功能和保护。 SF5533W 采用 SOT23-6 封装。

• 待机功耗小于 75mW
• 可编程的 OLP 消抖时间
• 专有的 η-BalanceTM 控制以提高轻载效率
• 专有的“零 OCP/OPP 恢复间隙”控制
• 专有的“无音频噪声 OCP 补偿”
• 最大占空比（Dmax）高达 80%
• 固定 65kHz 开关频率
• 内置频率抖动
• 内置软启动功能
• 降频和间歇模式控制以节能
• 内置同步斜率补偿
• 逐周期电流限制
• 内置前沿消隐（LEB）
• 电流模式控制
• 引脚浮空保护
• 极低的启动电流
• 无音频噪声运行
• VDD 欠压锁定、过压保护及钳位

• 交流/直流适配器
• 开放式开关电源
• 笔记本电脑充电器
