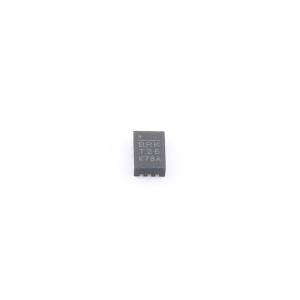

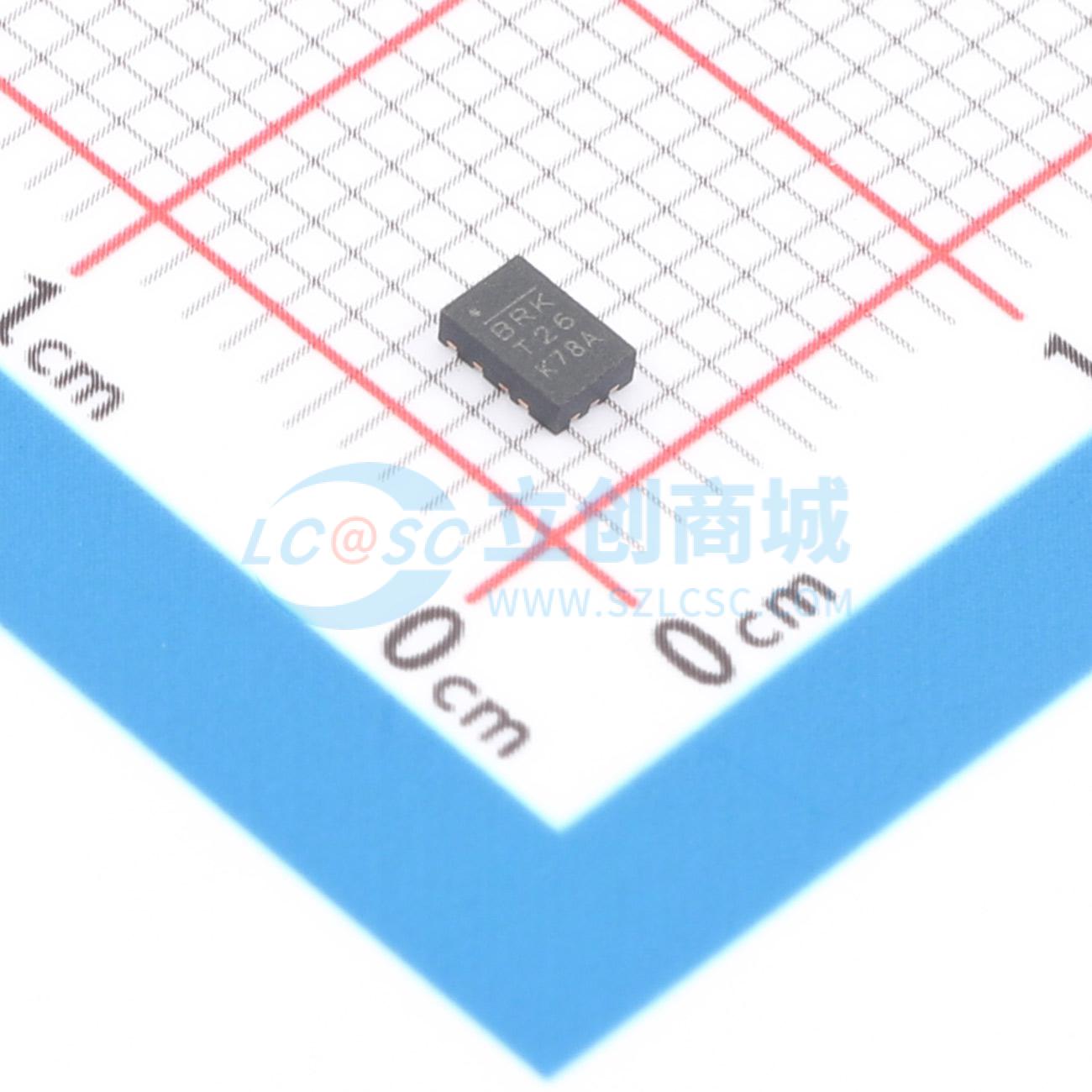

MP4322GDE-Z
降压型 2A 3.3V~36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款可配置频率（350kHz至2.5MHz）的同步降压开关转换器，集成了内部高端和低端功率MOSFET（分别为HS-FET和LS-FET）。该器件通过峰值电流模式控制，可提供高达2A的高效输出电流。3.3V至36V的宽输入电压范围和42V负载突降耐受性，适用于汽车输入环境中的各种降压应用。1μA的关断电流允许该器件用于电池供电的应用
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4322GDE-Z
- 商品编号
- C23428764
- 商品封装
- QFN-12(3x2)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.3V~36V | |
| 输出电压 | 800mV~34.2V | |
| 输出电流 | 2A | |
| 开关频率 | 350kHz~2.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；输出放电；EMI优化(抖频模式)；工作状态指示；打嗝限流 |
商品概述
MP4322 是一款可配置频率（350kHz 至 2.5MHz）、同步、降压型开关转换器，集成了内部高侧和低侧功率 MOSFET（分别为 HS-FET 和 LS-FET）。该器件采用峰值电流模式控制，可提供高达 2A 的高效率输出电流。其宽泛的 3.3V 至 36V 输入电压范围和 42V 负载突降耐受能力，适用于多种汽车输入环境下的降压应用。1μA 的关断电流使其可用于电池供电应用。通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，实现了整个负载范围内的高功率转换效率。开漏电源正常信号指示输出是否在其标称电压的 94.5% 至 105.5% 范围内。频率折返可防止启动期间电感电流失控。热关断提供了可靠、容错的操作。高占空比和低压差模式适用于汽车冷启动条件。MP4322 采用带可湿润侧面的 QFN-12 封装。
商品特性
- 专为售后汽车应用设计：42V 负载突降耐受能力；支持冷启动条件下的 3.1V 输入
- 高达 2A 的连续输出电流
- 连续工作电压高达 36V
- -40°C 至 +125°C 结温范围
- 延长电池寿命：1μA 关断电源电流；20μA 睡眠模式静态电流
- 先进的异步调制模式提高轻载效率
- 高性能以改善热表现：集成 70mΩ/50mΩ MOSFET；65ns 最小导通时间；50ns 最小关断时间
- 针对电磁兼容性/电磁干扰优化：频率扩频调制；对称 VIN 引脚排列；符合 CISPR25 Class 5 标准；350kHz 至 2.5MHz 可配置开关频率；MeshConnect™ 倒装芯片封装
- 其他特性：电源正常输出；低压差模式；固定输出电压选项：1V, 1.8V, 2.5V, 3.0V, 3.3V, 3.8V, 5V；打嗝式过流保护；采用 QFN-12 封装；采用可湿润侧面封装
应用领域
- USB 充电器
- 售后汽车应用
- 电池供电系统
- 通用消费类应用
