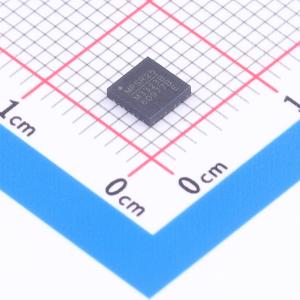

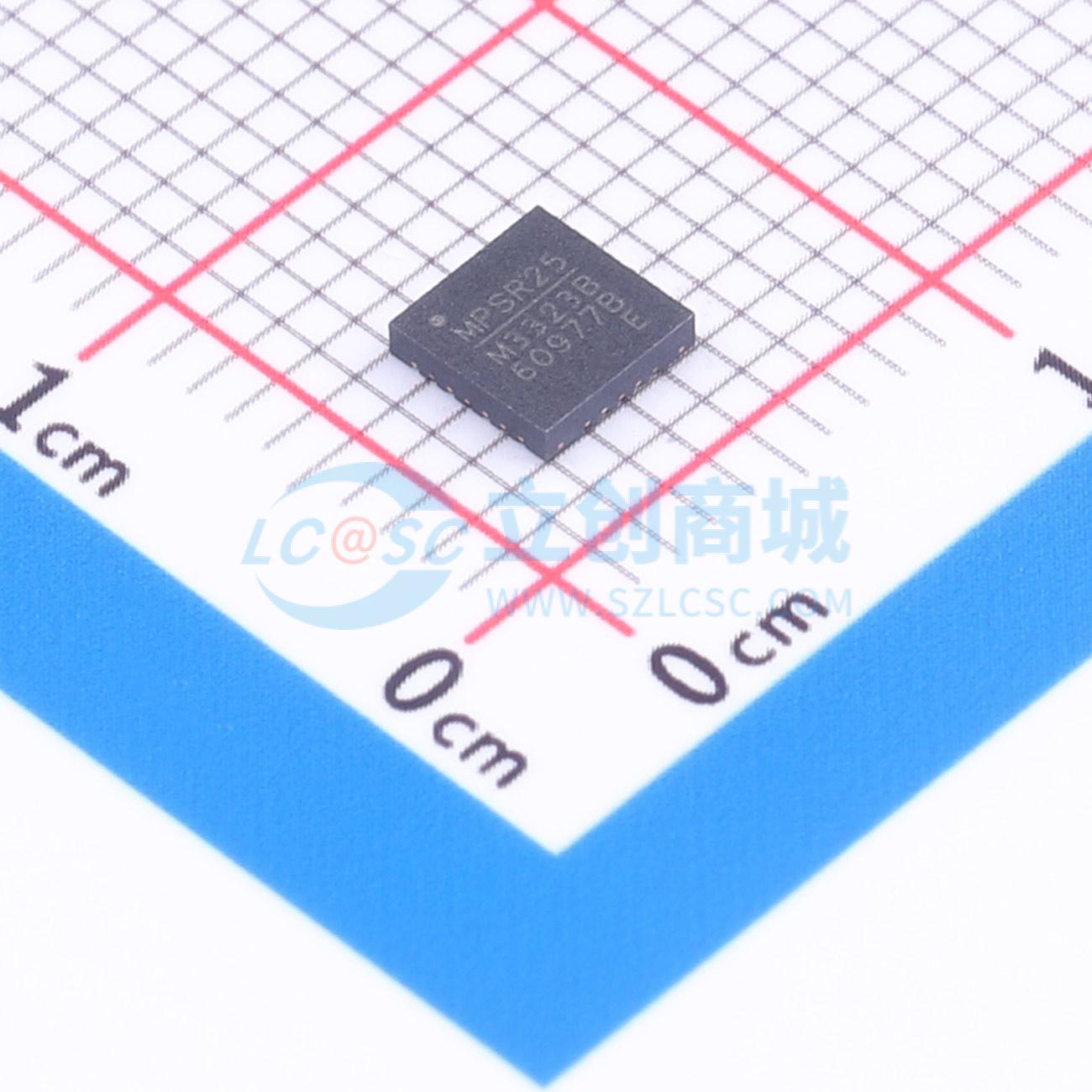

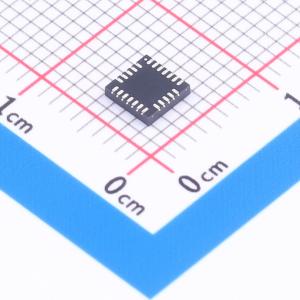

MPQ3323BGRE-AEC1-Z

MPQ3323B是一款4通道LED驱动器，可在4.5V至16V的宽输入电压(VIN)范围内工作。MPQ3323B在每个LED串端口集成了内部电流源。每个通道的LED电流(ILED)由外部电流设定电阻设置，每个通道的最大电流为320mA。MPQ3323B集成了I²C接口，可通过外部电阻配置最多10个可配置I²C地址，这意味着MPQ3323B最多支持10片IC级联来驱动LED阵列，每个通道均可通过I²C启用或禁用。MPQ3323B为每个LED通道提供独立的脉冲宽度调制(PWM)调光和模拟调光，每个通道支持12位PWM调光和6位模拟调光。ILED压摆率和相移均可配置，以降低EMI。MPQ3323B可从RFSH/FLT引脚输出刷新信号，刷新信号频率(fREFRESH)可通过I²C设置。完整保护功能包括LED开路保护、LED短路保护和过温保护(OTP)，器件还带有故障指示器。如果触发保护，RFSH/FLT引脚将被拉低，且对应的故障寄存器会被置位。MPQ3323B符合AEC-Q100认证，采用QFN-24 (4mm×4mm)封装。

• 4.5V至16V宽输入电压(VIN)范围
• 4通道，单通道最大320mA
• LED电流(ILED)通过外部电阻配置
• 每个通道支持6位模拟调光
• 每个通道支持12位脉冲宽度调制(PWM)调光
• PWM调光频率(fPWM)可选220Hz、250Hz、280Hz或330Hz
• 支持刷新信号输出
• 集成I²C接口
• 可通过外部电阻配置10个地址
• ILED压摆率可配置
• 故障指示器
• LED开路保护
• 带可配置阈值的LED短路保护
• 欠压锁定(UVLO)保护
• 过温保护(OTP)
• 提供QFN-24 (4mm×4mm)封装
• 提供可湿焊侧翼封装
• 提供AEC-Q100 1级等级产品

• 汽车显示屏
• 仪表组
• 通用工业显示屏
