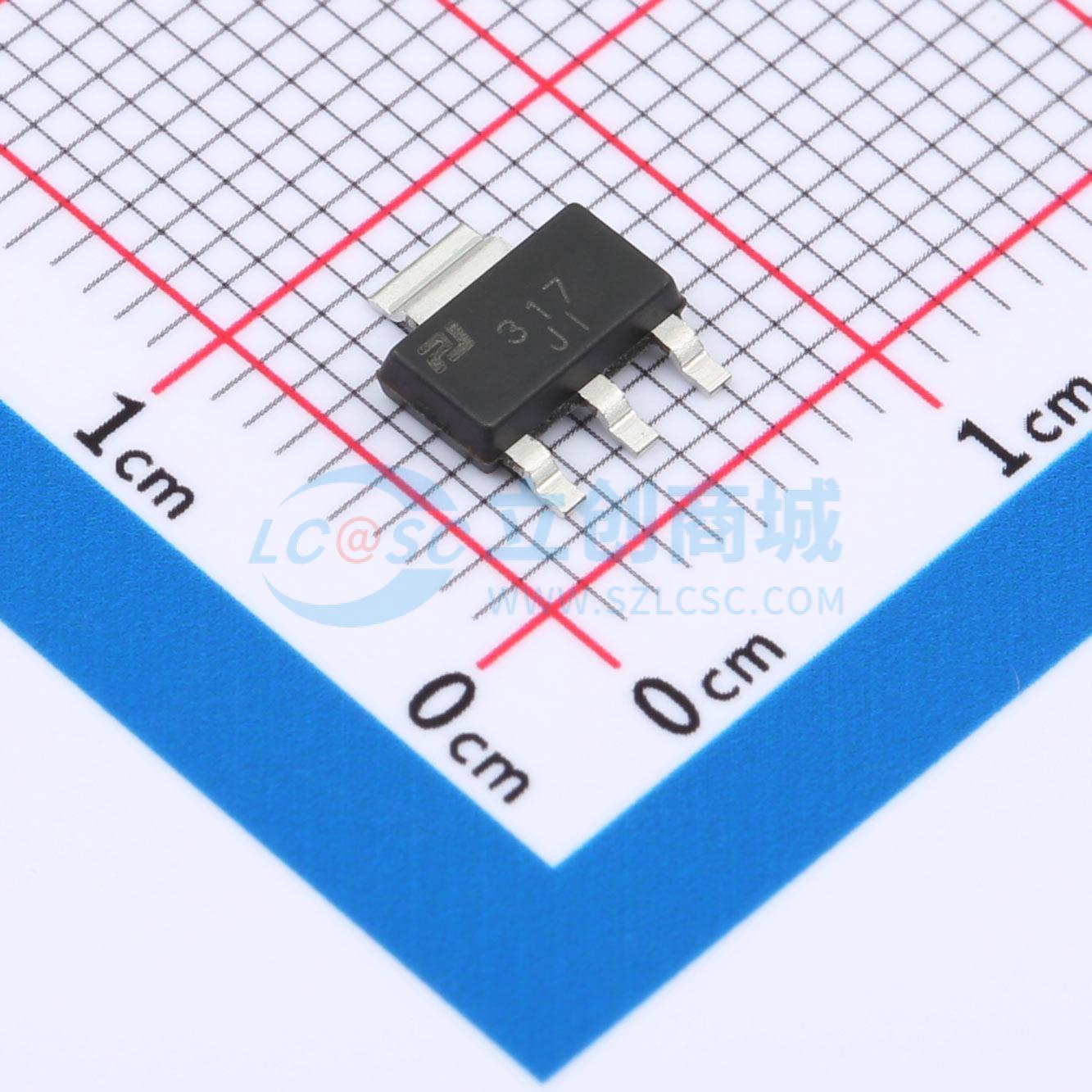

温馨提醒：图片仅供参考，商品以实物为准
LM317ST
1.2V~37V 1.5A 40V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 三端稳压IC,可调输出，输出电压范围：1.2V~37V，IOUT(MAX):1.5A
- 品牌名称
- PJSEMI(平晶微)
- 商品型号
- LM317ST
- 商品编号
- C23376665
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 80dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | - | |
| 噪声 | 0.003%Vout | |
| 功能特性 | 过流保护；短路保护；热关断 | |
| 工作温度 | 0℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM317 是一款可调式三端正电压稳压器，能够在 1.2 V 至 37 V 的输出电压范围内提供 1.5 A 的电流。它使用极其简便，仅需两个外部电阻即可设置输出电压。此外，内部电流限制、热关断和安全区补偿功能使其基本具备防损坏能力。 LM317 适用于多种应用，包括本地、板载稳压。该器件还可用于制作可编程输出稳压器，或者通过在调节端和输出端之间连接一个固定电阻，LM317 可用作精密电流稳压器。
商品特性
- 输出电流超过 1.5 A
- 输出电压可在 1.2 V 至 37 V 之间调节
- 内部热过载保护
- 内部短路电流限制
- 温度稳定性好
- 输出晶体管安全区补偿
- 无需储备多种固定电压的产品
- 提供的封装形式：SOT - 223 和 TO - 220
应用领域
- 电子销售点设备
- 医疗、健康和健身应用
- 家电和白色家电
- 电视机顶盒
