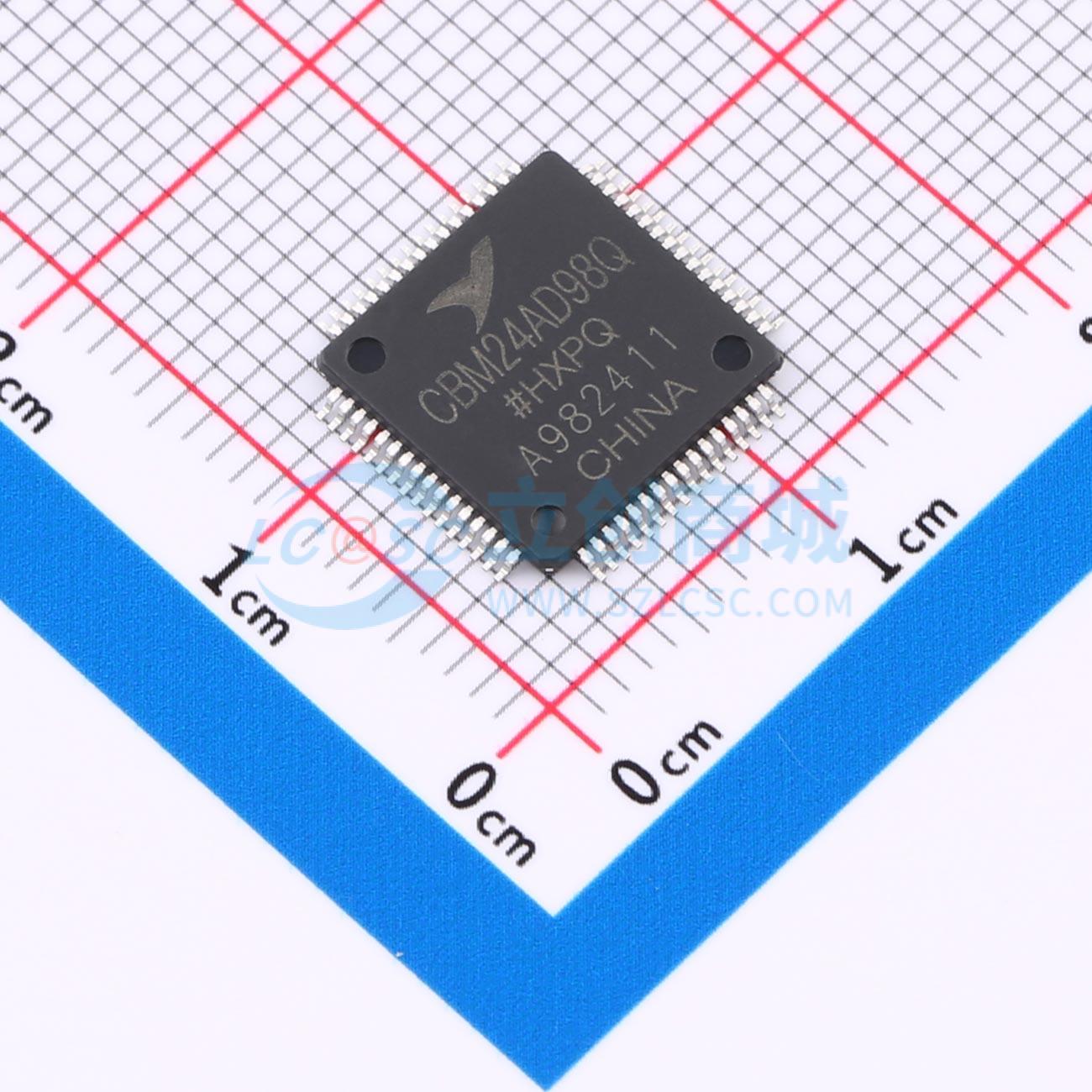

温馨提醒：图片仅供参考，商品以实物为准

CBM24AD98Q

用于心电图和生物电势测量的低噪声24位模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CBM24AD98Q用于心电图和生物电势测量的低噪声24位模数转换器
品牌名称: Corebai(芯佰微)
商品型号: CBM24AD98Q
商品编号: C23376607
商品封装: TQFP-64(10x10)
包装方式: 托盘
商品毛重: 2.32875克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	2.048MHz；1.5MHz~2.25MHz
	基准电压源	内置；外置
	基准电压源温漂	35ppm/℃
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	250Hz

商品概述

CBM24AD98Q芯片是低噪声24位同步采样Δ-Σ模数转换器(ADC)，具有内置可编程增益放大器(PGA)、内部电压基准和内部振荡器。CBM24AD98Q包含心电图(ECG)和颅外脑电图(EEG)应用所需的所有常用功能。凭借其高度集成和卓越性能，CBM24AD98Q能够以显著降低的尺寸、功耗和总体成本创建可扩展的医疗仪器系统。CBM24AD98Q每个通道都有一个灵活的输入多路复用器，可以独立连接到内部生成的信号以进行测试、温度测量和导联脱落检测。此外，芯片可以灵活配置生成右腿驱动信号。芯片中集成了3个放大器用于生成标准12导联ECG所需的威尔逊中心终端(WCT)和戈德伯格中心终端(GCT)。CBM24AD98Q支持低功耗和高精度模式，数据采样率为250SPS至32kSPS。多个CBM24AD98Q芯片可以通过菊花链级联用于高通道数系统。

CBM24AD98Q采用TQFP-64（10mm10mm）或QFN-64（9mm9mm）封装，额定温度范围-40°C至+85°C。

应用领域

心电图(ECG)、肌电图(EMG) 和脑电图(EEG)
AED、双谱指数 (BIS)
诱发音频电位(EAP)、睡眠监护仪

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(160个/托盘，最小起订量 1 个)

个

起订量：1 个160个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	250Hz
	通道数	8
	工作电压	2.7V~5.5V；1.8V~3.6V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+85℃
	信噪比	112dB
