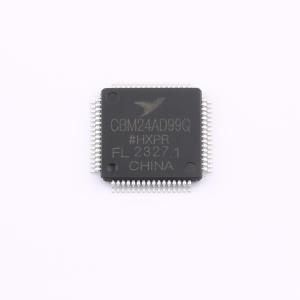

CBM24AD99Q

用于脑电图和生物电势测量的低噪声24位模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低噪声24位同步采样△-Σ模数转换器(ADC)，具有内置可编程增益放大器(PGA)、内部电压基准和内部振荡器。
品牌名称: Corebai(芯佰微)
商品型号: CBM24AD99Q
商品编号: C23376608

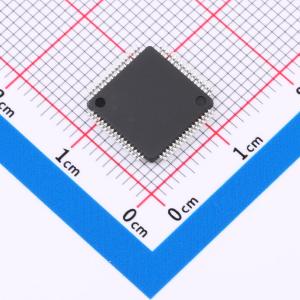

商品封装: TQFP-64(10x10)
包装方式: 托盘
商品毛重: 2.555克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置
	时钟频率(fc)	2.048MHz；1.5MHz~2.25MHz
	基准电压源	内置；外置
	基准电压源温漂	35ppm/℃
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	16kHz

商品概述

CBM24AD99Q芯片是低噪声24位同步采样Δ-Σ模数转换器(ADC)，具有内置可编程增益放大器(PGA)、内部电压基准和内部振荡器。CBM24AD99Q包含颅外脑电图(EEG)和心电图(ECG)应用所需的所有常用功能。凭借其高度集成和卓越性能，CBM24AD99Q能够以显著降低的尺寸、功耗和总体成本创建可扩展的医疗仪器系统。CBM24AD99Q每个通道都有一个灵活的输入多路复用器，可以独立连接到内部生成的信号以进行测试、温度测量和导联脱落检测。此外，可以选择输入通道的任何配置来驱动偏置（BIAS）信号。芯片提供SRB1/2两个引脚用于单端信号采集的参考电极。CBM24AD99Q的数据采样率为250SPS至16kSPS。多个CBM24AD99Q芯片可以通过菊花链级联用于高通道数系统。

CBM24AD99Q采用TQFP-64（10mm10mm）或QFN-64（9mm9mm）封装，额定温度范围-40°C至+85°C。

应用领域

脑电图 (EEG) 研究
胎儿心电图 (ECG)
睡眠研究监测器
双谱指数 (BIS)
诱发音频电位 (EAP)

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(160个/托盘，最小起订量 1 个)

个

起订量：1 个160个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	16kHz
	通道数	8
	工作电压	4.5V~5.5V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+85℃
	信噪比	121dB
