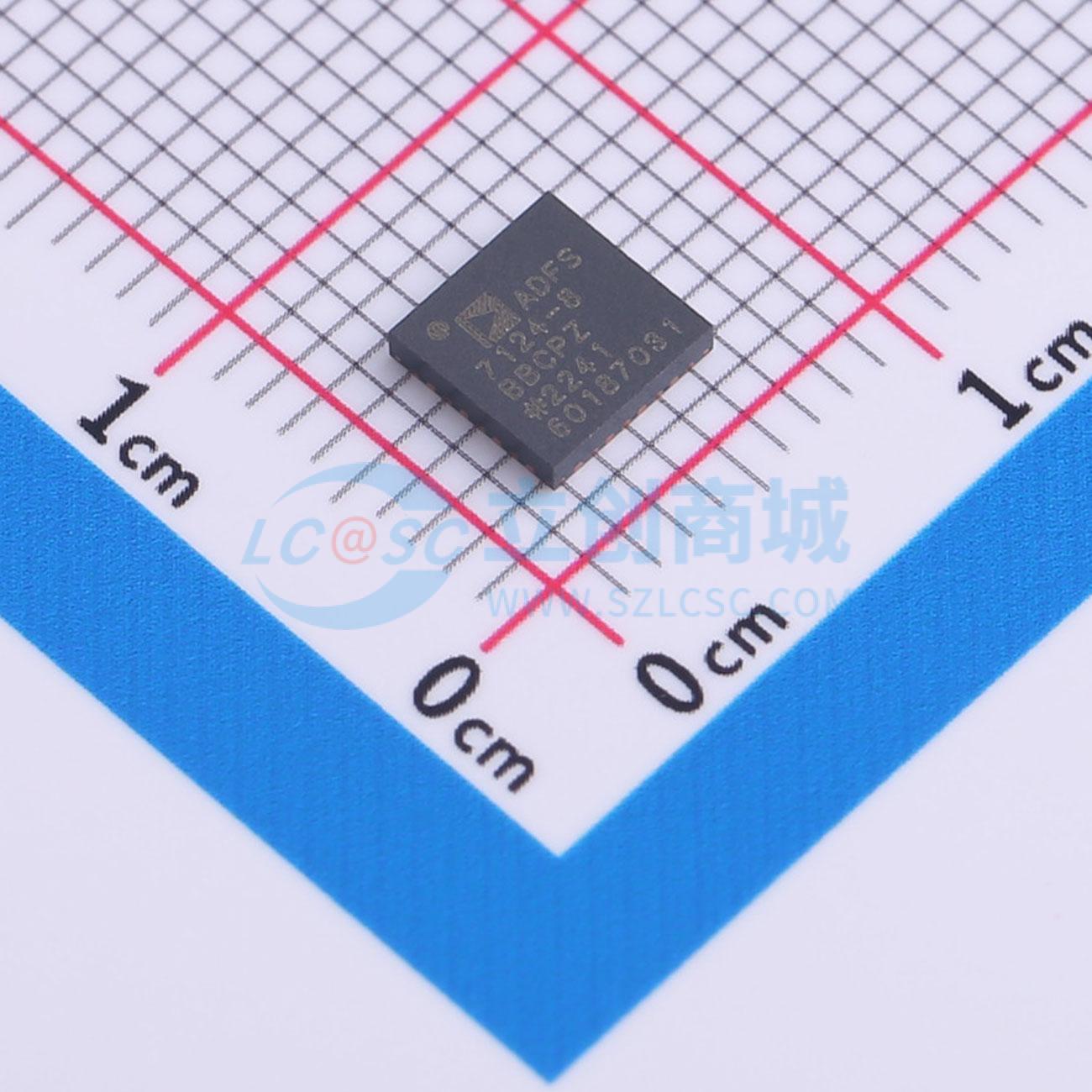

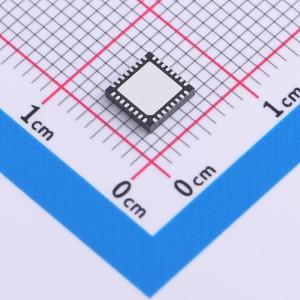

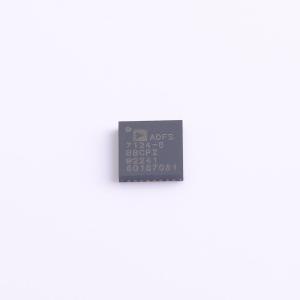

ADFS7124-8BBCPZ

8通道低噪声低功耗24位Σ-Δ模数转换器

描述

ADFS7124-8 是一种低功耗、低噪声、完全集成的模拟前端，用于高精度测量应用。该器件包含一个低噪声、24位 Σ·Δ 模数转换器 (ADC)，并且可以配置为具有 8 个差分输入或 15 个单端或伪差分输入。片上的低增益级可确保可以直接将小幅度信号与 ADC 接口。ADFS7124-8 的主要优势之一是它赋予用户使用三种集成电源模式中的一种的灵活性。电流消耗、输出数据速率范围和 RMS 噪声可以根据所选的电源模式进行调整。该器件还提供多种滤波器选项，确保具有最高的灵活性。ADFS7124-8 在输出数据速率为 25 SPS（单周期结算）时，可以实现同时 50 Hz 和 60 Hz 抑制，在较低的输出数据速率下，抑制率超过 80 dB。ADFS7124-8 建立了最高的信号链集成度。该器件包含一个精密、低噪声、低漂移的内部带隙基准，并可接受外部差分基准，该基准可以内部缓冲。其他关键集成功能包括可编程的低漂移激励电流源、烧断电流和偏置电压发生器，该发生器将通道的共模电压设置为 AVDD/2。低侧电源开关允许用户在转换之间关闭桥式传感器，从而确保系统的绝对最小功耗。该器件还允许用户选择使用内部或外部时钟。集成的通道顺序器允许同时启用多个通道，并且 ADFS7124-8 依次转换每个启用的通道，从而简化了与该器件的通信。最多可以随时启用 16 个通道，一个通道定义为模拟输入或诊断，例如电源检查或基准检查。此独特功能允许将诊断与转换交错进行。ADFS7124-8 还支持逐通道配置。该器件允许八种配置或设置。每种配置包括增益、滤波器类型、输出数据速率、缓冲和参考源。用户可以在逐通道的基础上分配这些设置中的任何一个。ADFS7124-8 还集成了广泛的诊断功能，作为其全面功能集的一部分。这些诊断包括循环冗余校验 (CRC)、信号链检查和串行接口检查，从而提供更可靠的解决方案。这些诊断减少了实施诊断的外部组件的需求，从而减少了电路板空间需求、缩短了设计周期时间并节省了成本。典型应用的失效模式效应和诊断分析 (FMEDA) 表明，根据 IEC 61508，安全故障分数 (SFF) 超过 90%。

品牌名称

ADI(亚德诺)

商品型号

ADFS7124-8BBCPZ

商品编号

C23280257

商品封装

LFCSP-32-EP(5x5)​

包装方式

托盘

商品毛重

1克(g)
