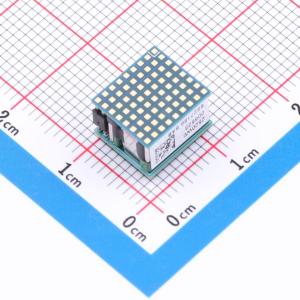

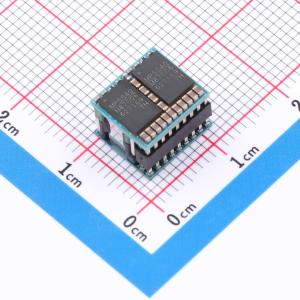

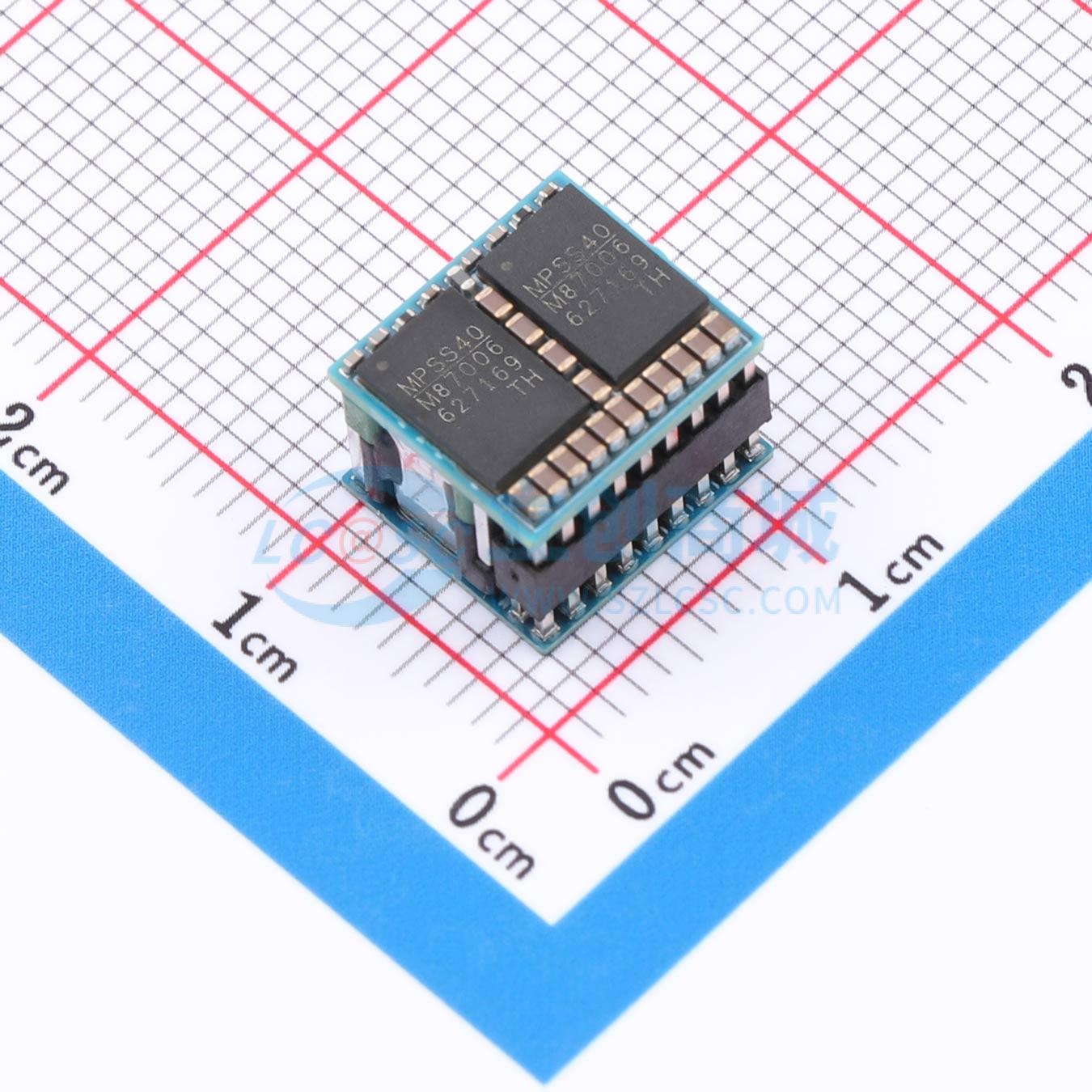

MPC22163-130-T
降压型 130A 4V~16V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是双相、非隔离、高效降压电源模块。集成驱动MOSFET（DrMOS）和电感器，以提供高效率和小尺寸，适用于服务器应用。有两个独立输出，可单独或并联使用。可在较宽的输入电压（VIN）范围内实现高达130A（65A/相）的输出电流（IouTx）。提供许多简化系统设计的特性。该器件可与三态脉宽调制（PWM）信号控制器配合使用，具有Accu-SenseTM电流感应功能，可监测电感电流（IL），并具有温度感应功能，可报告结温（TJ）。采用LGA-72（9mmx10mmx7.65mm）封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPC22163-130-T
- 商品编号
- C23282179
- 商品封装
- LGA-72(10x9)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~16V | |
| 输出电压 | - | |
| 输出电流 | 130A | |
| 开关频率 | - | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - | |
| 功能特性 | 过流保护 |
商品概述
MPC22163-130 是一款双相、非隔离、高效率降压电源模块。它集成了驱动 MOSFET（DrMOS）和电感器，可提供高效率和小尺寸，非常适合服务器应用。该模块具有两个独立输出，可单独使用或并联使用。其可在宽输入电压（V_IN）范围内实现高达 130A（每相 65A）的输出电流（I_OUTx）。MPC22163-130 提供多种特性以简化系统设计。该器件可与三态脉宽调制信号控制器配合工作，具备 Accu-Sense™ 电流检测功能以监测电感电流（I_L），并具备温度检测功能以报告结温（T_J）。该模块采用 LGA-72（9mmx10mmx7.65mm）封装。
商品特性
- 静音开关技术可限制峰值开关电压
- 4V 至 16V 的宽输入电压（V_IN）范围
- 高达 130A 的连续输出电流（I_OUTx）
- Accu-Sense™ 电流检测
- 温度检测
- 兼容三态脉宽调制信号
- 过流保护
- 过温保护
- 故障报告
- 典型重量：2.6g
- 采用 LGA-72（9mmx10mmx7.65mm）封装
应用领域
- 服务器与计算
- 现场可编程门阵列与专用集成电路内核电源
- 显卡核心稳压器
