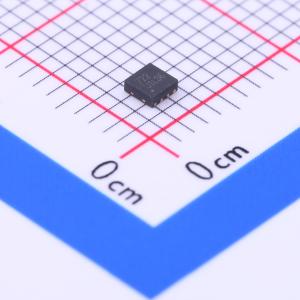

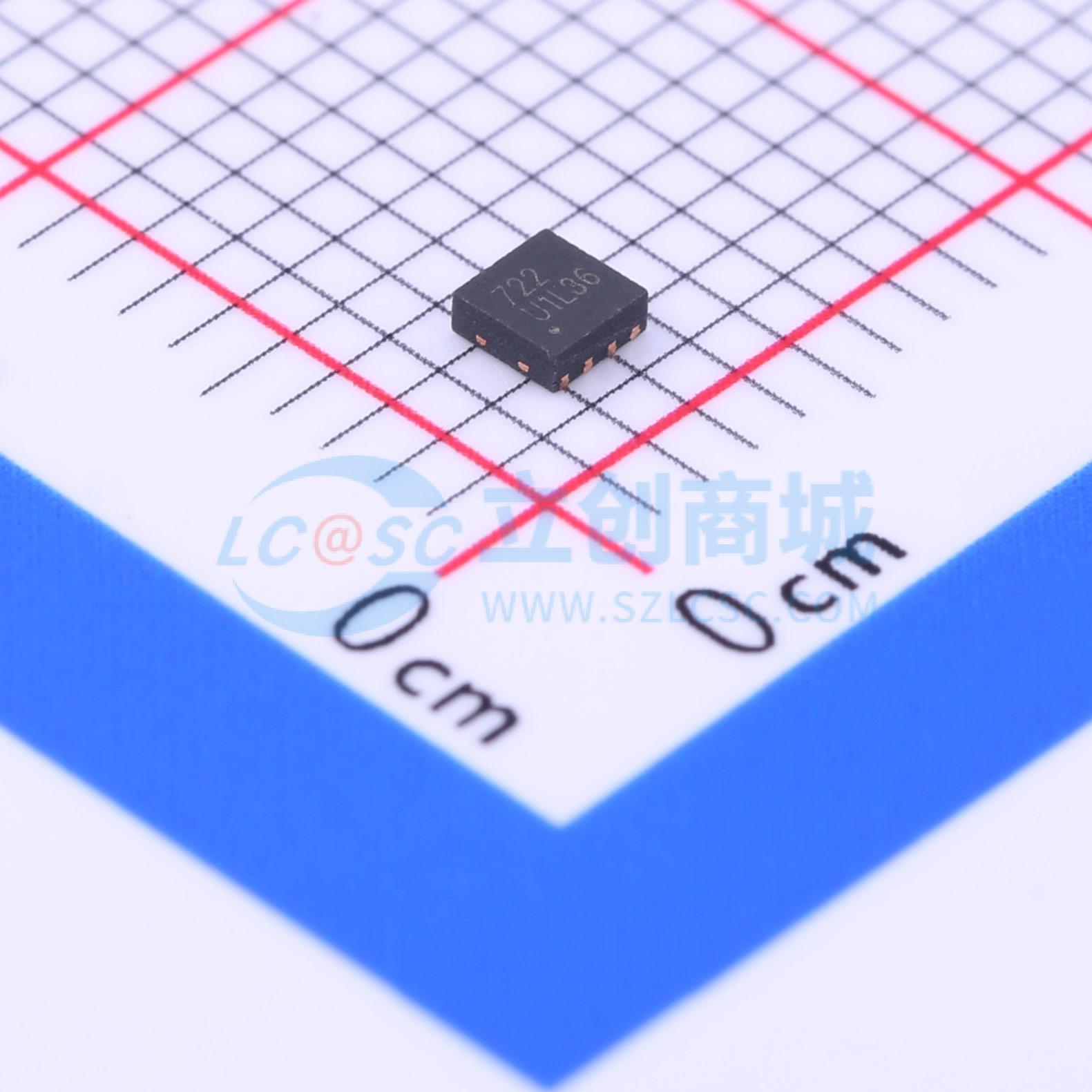

RS722XTDE8
低噪声运放RS722XTDE8
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超低噪声9.5nV/√Hz,10MHz,2通道运放
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS722XTDE8
- 商品编号
- C255448
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 2.5mV | |
| 输入失调电压温漂(Vos TC) | 2.6uV/℃ | |
| 压摆率(SR) | 7V/us | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 9.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.15mA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V | |
| 功能特性 | - |
商品概述
RS72X系列产品提供低压工作、轨到轨输入和输出，以及出色的速度/功耗比，具备优异的带宽（10MHz）和7V/μs的压摆率。该运算放大器具有单位增益稳定性，并具备超低输入偏置电流特性。该器件是传感器接口、有源滤波器和便携式应用的理想选择。RS72X系列运算放大器在-40℃至+125℃的完整温度范围内，在2.5V至5.5V的单电源或双电源供电下均有规格定义。
商品特性
- 高增益带宽：10MHz
- 轨到轨输入和输出，典型失调电压±0.5mV
- 输入电压范围：-0.1V至+5.6V（Vs = 5.5V时）
- 电源电压范围：+2.5V至+5.5V
- 工作温度范围最高达+125℃
- 微型封装：SOT23-5
应用领域
- 传感器
- 光电二极管放大
- 有源滤波器
- 测试设备
- 驱动模数转换器
