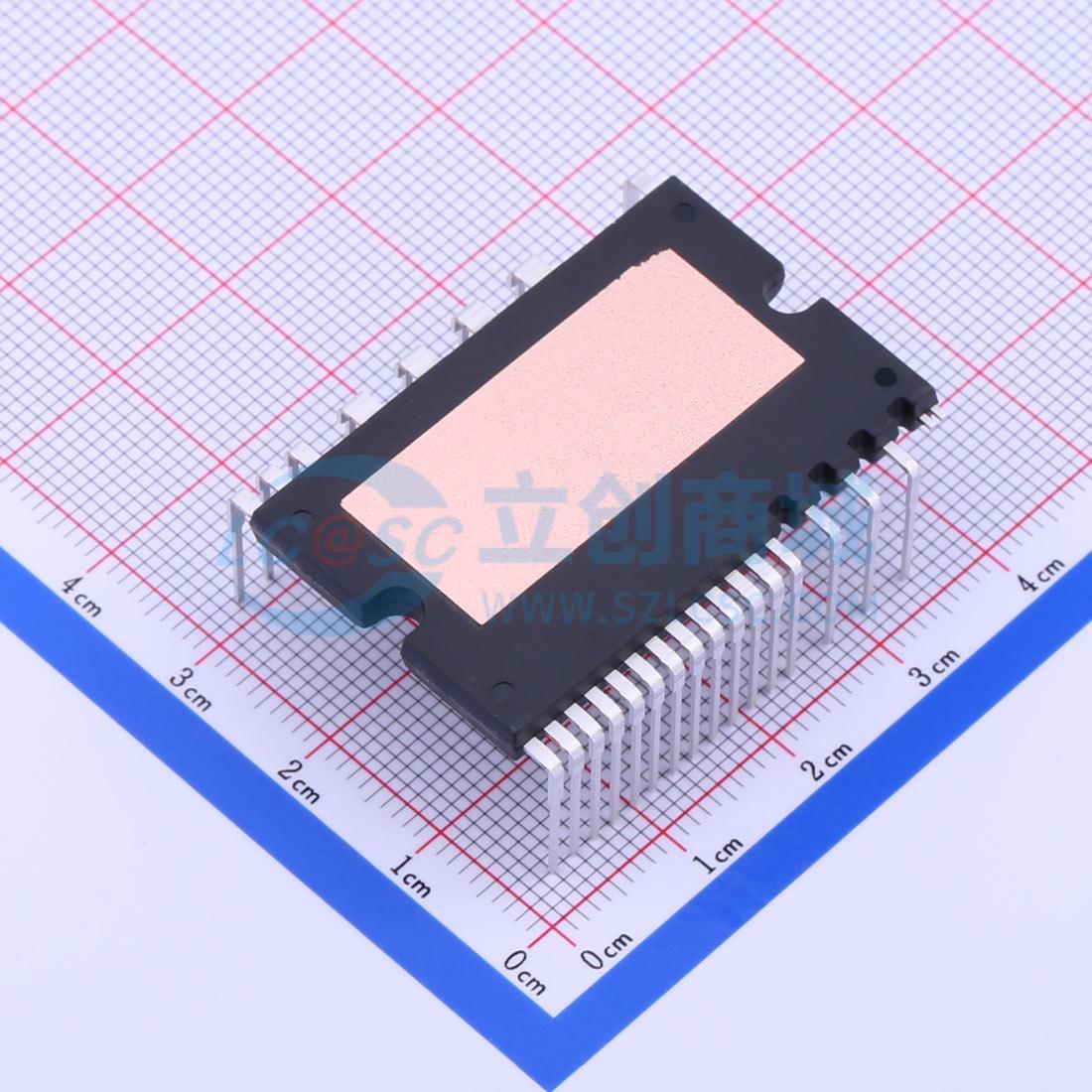

SDM10G60FB

SDM10G60FB 是高度集成、高可靠性的3 相无刷直流电机驱动电路，主要应用于较低功率的变频驱动，如空调、电冰箱、洗衣机等。其内置了3 相全桥高压栅极驱动电路和6 个低损耗IGBT 管。 SDM10G60FB 内部集成了欠压、短路、过温等各种保护功能，提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端，其电流可以分别单独检测。 SDM10G60FB 采用了高绝缘和易导热设计，提供了非常紧凑的封装体，使用非常方便，尤其适合要求紧凑安装的场合。

• DIP-24H
• 内置6 个低损耗600V/10A IGBT；内置高压栅极驱动电路(HVIC)
• 内置欠压保护、过温保护、过流保护和温度输出
• 内置带限流电阻的自举二极管
• 完全兼容3.3V 和5V 的MCU 的接口，高电平有效
• 3 个独立的负直流端用于变频器电流检测的应用
• 报警信号：对应于低侧欠压保护和短路保护
• 封装体采用Al₂O₃ DBC 设计，热阻极低
• 绝缘级别：1500Vrms/min

• 空调压缩机
• 冰箱压缩机
• 低功率变频器
