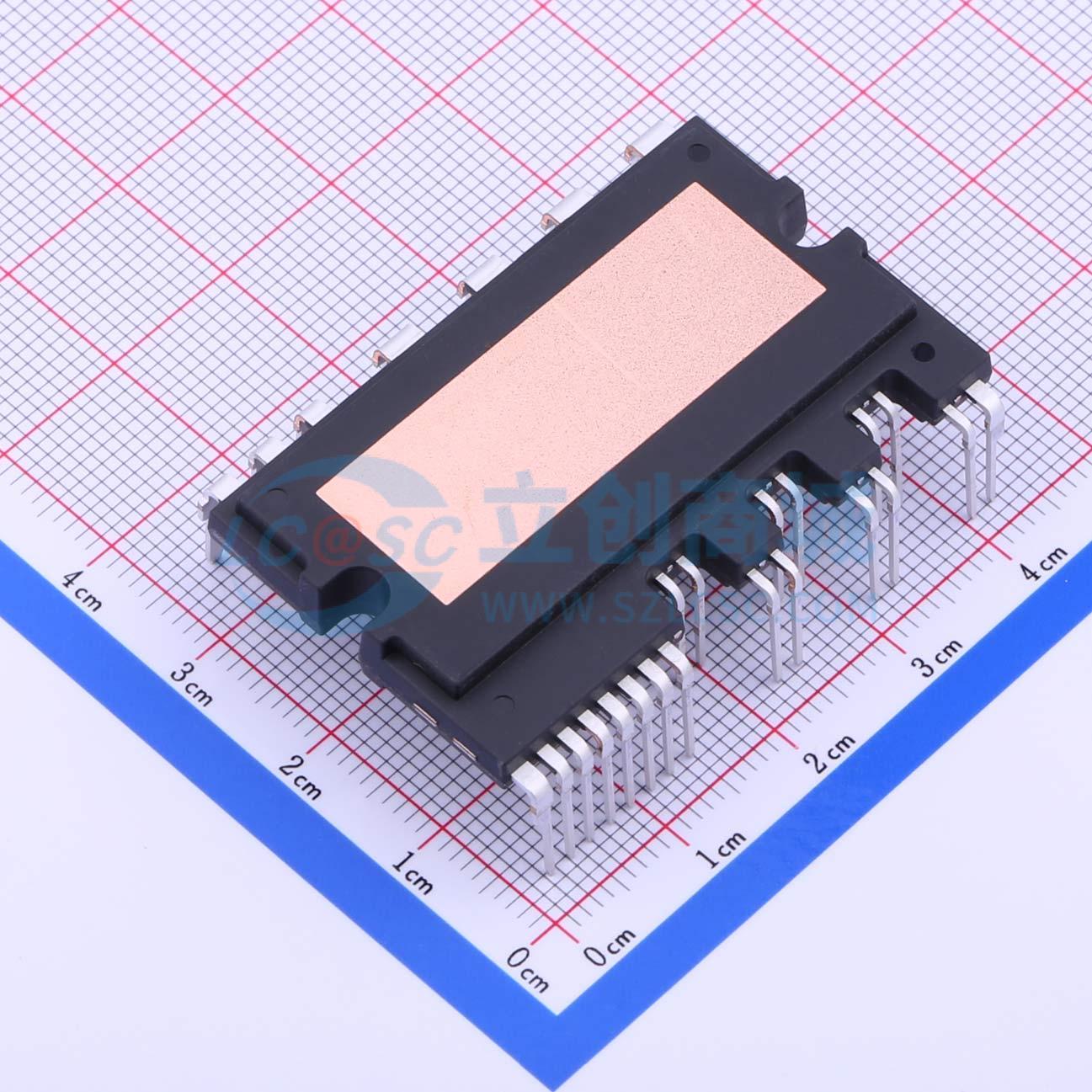

SD30M60AC

SD30M60AC 是高度集成、高可靠性的3 相无刷直流电机驱动电路，主要应用于较低功率的变频驱动，如空调、洗碗机、工业缝纫机等。其内置了6 个低损耗的IGBT 管和3 个高速半桥高压栅极驱动电路。 SD30M60AC 内部集成了欠压、短路、过温等各种电路，提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端，其电流可以分别单独检测。 SD30M60AC 采用了高绝缘、易导热的设计，提供了非常紧凑的封装体，使用非常方便，尤其适合要求紧凑安装的应用场合。

• 内置6 个600V/30A 的低损耗IGBT
• 内置高压栅极驱动电路
• 内置欠压保护和过温、过流保护
• 内置自举二极管
• 完全兼容3.3V 和5V 的MCU 的接口，高电平有效
• 3 个独立的负直流端用于变频器电流检测的应用
• 报警信号：对应于低侧欠压保护和短路保护
• 封装体采用DBC 设计，热阻极低
• 绝缘级别：2500Vrms/min

• 空调压缩机
• 冰箱压缩机
• 低功率变频器
• 工业缝纫机
