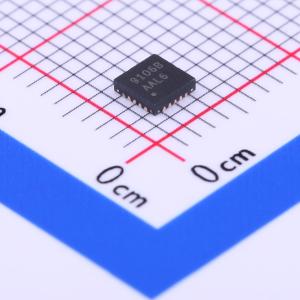

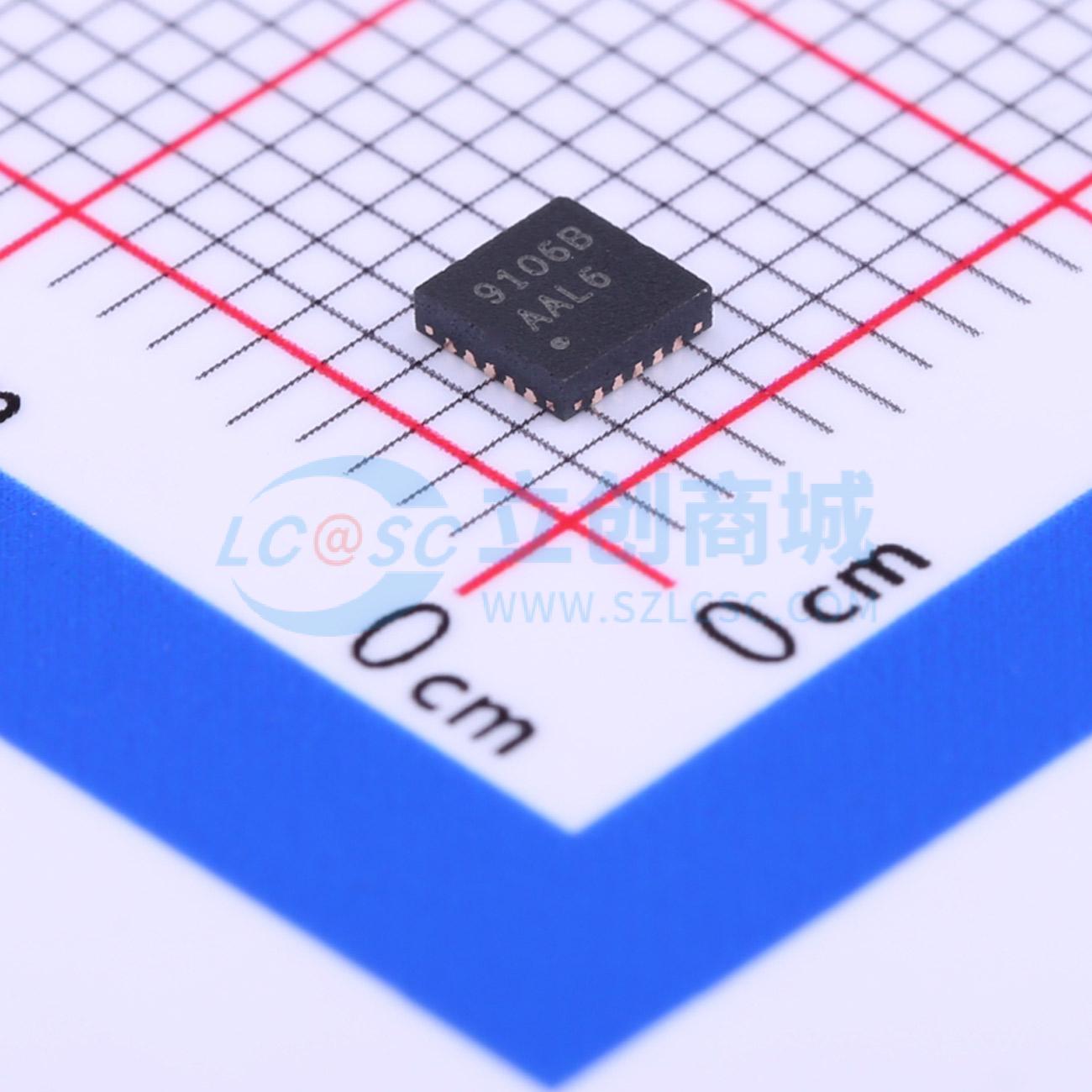

AW9106BTQR
停产 六路LED驱动器和通用输入输出（GPIO）控制器
- 描述
- 是一款带有 I²C 接口的 6 通道 LED 控制器，每个通道可用于 GPIO。LED 调光结合扩展 GPIO 功能，能充分发挥单芯片的应用价值。通过 I²C 接口配置电流水平，实现 256 级线性调光，默认最大电流为 37mA。当 OUTx 工作在 GPIO 输入模式时，可检测输入状态并通过内部 8μs 消抖产生中断。支持两种智能呼吸模式：BLINK 模式和 SMART-FADE 模式。BLINK 模式允许 LED 根据设置的时间参数自动周期性闪烁。采用 TQFN3x3-20L 封装，工作电压范围为 2.5V~5.5V。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW9106BTQR
- 商品编号
- C252448
- 商品封装
- TQFN-20L-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | - | |
| 通道数 | 6 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 37mA | |
| 调光 | I2C | |
| 特性 | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
AW9106B是一款带有I2C接口的6通道LED控制器。每个通道可以用作GPIO。结合LED调光和扩展的GPIO功能，可以充分发挥单芯片的应用价值。
AW9106B通过I2C接口配置电流级别，实现256级线性调光。默认的IMAX电流为37mA。
当OUTx工作在GPIO输入模式时，AW9106B检测输入状态并在内部进行8μs的去抖动后产生中断。
AW9106B支持两种智能呼吸模式：BLINK模式和SMART-FADE模式。BLINK模式允许LED根据设定的时间参数自动周期性闪烁。
AW9106B采用TQFN3X3-20L封装。工作电压范围为2.5V~5.5V。
商品特性
- 6通道LED恒流驱动，每通道可用作GPIO
- OUTx支持2种智能呼吸模式：BLINK和SMART-FADE，呼吸时间可调
- 支持256级线性调光，IMAX为37mA
- GPIO输入模式，内部8μs去抖
- 标准二进制补码接口
- 二进制补码接口和GPIO可在1.8V下工作
- 支持关断功能，低电平有效
- 简单电压范围VCC：2.5V~5.5V
- TQFN 3mmX3mmX0.75mm-20L封装
应用领域
- 手机
- 便携式媒体播放器
- 家用电器
