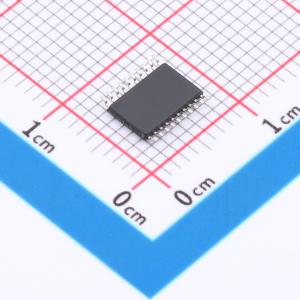

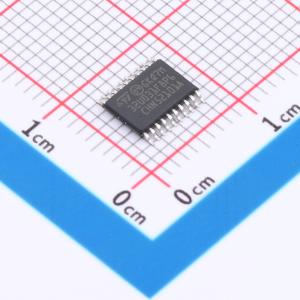

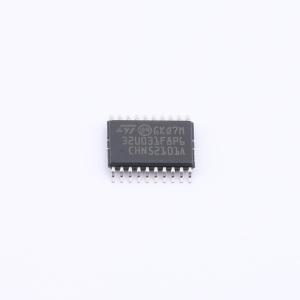

温馨提醒：图片仅供参考，商品以实物为准
STM32U031F8P6
超低功耗微控制器，含高速存储器与多种通信接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是超低功耗微控制器，基于高性能32位RISC内核，运行频率高达56 MHz。嵌入高速存储器（高达64 Kbyte闪存和12 Kbyte带硬件奇偶校验的SRAM），以及广泛的增强型I/O和连接到APB和AHB总线的外设，还有一个32位多AHB总线矩阵。还嵌入了用于嵌入式闪存和SRAM的保护机制，如读出保护和写入保护。提供12位ADC、12位DAC、嵌入式轨到轨模拟比较器、一个运算放大器、一个低功耗RTC、一个通用32位定时器、一个专用于电机控制的16位PWM定时器、三个通用16位定时器和两个16位低功耗定时器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32U031F8P6
- 商品编号
- C22808553
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.211342克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 56MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 12KB | |
| EEPROM容量 | - | |
| I/O数量 | 17 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
STM32U031x4/6/8器件是基于高性能Arm Cortex-M0+ 32位RISC内核的超低功耗微控制器，工作频率最高可达56MHz。这些器件集成了高速存储器（最高64KB闪存和带硬件奇偶校验的12KB SRAM）、丰富的增强型I/O和外设，这些外设连接到APB和AHB总线以及一个32位多AHB总线矩阵。它们还集成了嵌入式闪存和SRAM的保护机制，例如读出保护和写保护。这些器件提供一个12位ADC、一个12位DAC、一个嵌入式轨到轨模拟比较器、一个运算放大器、一个低功耗RTC、一个通用32位定时器、一个专用于电机控制的16位PWM定时器、三个通用16位定时器和两个16位低功耗定时器。器件还集成了最多21个电容感应通道。它们还具备标准和高级通信接口，即三个I2C、两个SPI、四个USART和两个低功耗UART。STM32U031x4/6/8在-40至+85°C（+105°C结温）和-40至+125°C（+130°C结温）温度范围内工作，使用内部LDO稳压器，电源电压范围为1.71至3.6VDD。全面的省电模式使得设计低功耗应用成为可能。支持独立的电源：用于ADC、DAC、运算放大器和比较器的模拟独立电源输入，以及允许RTC和备份寄存器保持供电的VBAT输入。STM32U031x4/6/8提供从20引脚到64引脚的八种封装。
商品特性
- 包含先进的专利技术
- 超低功耗特性：1.71V至3.6V电源；-40°C至85/125°C温度范围；VBAT模式：130nA（带RTC和9×32位备份寄存器）；关断模式（4个唤醒引脚）：16nA；待机模式（4个唤醒引脚）：带RTC时160nA，不带RTC时30nA；停止2模式：带RTC时630nA，不带RTC时515nA；运行模式（LDO模式）：52μA/MHz；批量采集模式；从停止模式唤醒时间4μs；欠压复位
- 32位Arm Cortex-M0+ CPU，频率最高达56MHz
- 1KB指令缓存，实现从闪存的零等待状态执行
- 性能指标：1.13 DMIPS/MHz；134 CoreMark；430 ULPMark-CP；167 ULPMark-PP；20.3 ULPMark-CM
- 最高64KB单存储体闪存，具有专有代码读出保护；12KB SRAM带硬件奇偶校验
- 丰富的模拟外设：1个12位ADC，转换时间0.4μs，通过硬件过采样最高支持16位；1个12位DAC输出通道，低功耗采样保持；1个带内置PGA的通用运算放大器，增益最高达16；1个超低功耗比较器
- 最多53个快速I/O，大部分兼容5V电压
- 16个通信接口：6个USART/LPUART；3个支持快速模式和快速模式Plus的I2C接口；2个SPI，外加4个USART的SPI模式；红外接口
- 安全特性：客户代码保护；强大的读出保护；基于密码的回归；硬件保护功能；安全启动；真随机数生成；5个被动防篡改引脚；96位ID
- 时钟管理：4至48MHz晶体振荡器；用于RTC的32kHz晶体振荡器；内部16MHz工厂校准RC；内部低功耗32kHz RC；内部多速100kHz至48MHz振荡器；用于系统时钟和ADC的PLL
- 9个定时器、RTC和2个看门狗：1个16位高级电机控制定时器，1个32位和3个16位通用定时器，2个16位基本定时器，2个低功耗16位定时器，2个看门狗，SysTick定时器；带硬件日历、报警和校准功能的RTC
- CRC计算单元
- 最多18个电容感应通道，支持触摸键、线性触摸和旋转触摸传感器
- 7通道DMA控制器，灵活映射
- 开发支持：串行线调试
- 所有封装符合ECOPACK2标准
