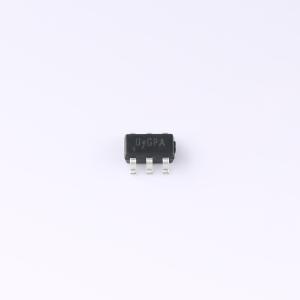

温馨提醒：图片仅供参考，商品以实物为准
SY7072ABC
升压型 2A 1.8V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种高效、同步、升压型转换器，适用于单节锂离子或锂聚合物电池，或两节至三节碱性镍镉或镍氢电池供电的应用。可以转换低至1.8V的输入电压。采用NMOS作为主开关，PMOS作为同步开关。在关机模式下可以断开输出与输入的连接。当输入电压超过稳压输出电压时，自动进入旁路模式。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY7072ABC
- 商品编号
- C22809053
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.030333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.8V~5.5V | |
| 输出电压 | 1.8V~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 5uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；负载断开 |
商品概述
SY7072是一款高效同步升压转换器，专为单节锂离子或锂聚合物电池，或两到三节碱性镍镉或镍氢电池供电应用而设计。其最低输入电压可低至1.8V。该器件采用NMOS作为主开关，PMOS作为同步开关。在关断模式下，SY7072可以断开输出与输入的连接。当输入电压超过调节输出电压时，SY7072会自动进入旁路模式。
商品特性
- 最小输入电压1.8V
- 输出电压可调范围1.8V至5.5V
- 最小2A谷值电流限制
- 典型静态电流5µA
- 关断期间负载断开
- 低导通电阻（主开关/同步开关）在3.3V输出下：100/170mΩ
- 输出过压保护
- 当ΔVIN ≥ VOUT时自动旁路模式
- 符合RoHS标准且无卤素
- 紧凑型SOT23-6封装
应用领域
- MP3播放器
- PDA
- 其他便携设备
