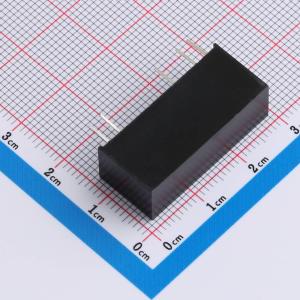

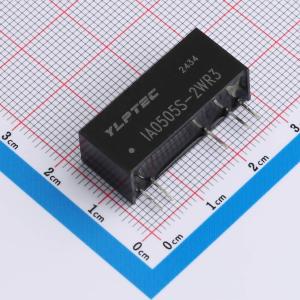

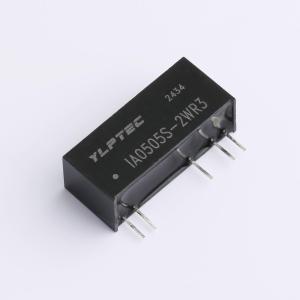

IA0505S-2WR3
DCDC隔离电源模块
- 描述
- IA_ S-2WR3 系列产品是专门应用在分布式电源系统中需要产生两路与输入电源隔离的电源的应用场合而设计。该产品适用于：1)输入电源电压的变化范围在土10%以内;2)输入输出之间要求隔离(隔离电压1500VDC);3)对输出电压稳定度和输出纹波噪声要求不高的场合。
- 品牌名称
- YLPTEC(易川)
- 商品型号
- IA0505S-2WR3
- 商品编号
- C22749833
- 商品封装
- SIP,27.5x9.5mm
- 包装方式
- 管装
- 商品毛重
- 5.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 4.75V~5.25V | |
| 转换效率 | 72% | |
| 输出电压(Vout) | ±5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 100uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 功能特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 27mm | |
| 宽度 | 11.5mm | |
| 高度 | 8.5mm |
商品概述
该产品为2W定电压输入、隔离稳压双路输出，具备可持续短路保护、国际标准引脚、低静态电流、高转换效率、低纹波系数和低噪音等特点，内置软启动技术，隔离电压1500VDC，工作温度范围为 -40℃~ +85℃，还可根据客户需求设计特殊规格产品。适用于分布式电源系统中需产生两路与输入电源隔离电源的场合，输入电源电压变化范围在±5%以内、输入输出要求隔离（隔离电压1500VDC）、对输出电压稳定度和输出纹波噪声要求不高的场合。
商品特性
- 输出可持续短路保护
- 国际标准引脚
- 低静态电流和高转换效率
- 低纹波系数和低噪音
- 内置软启动技术
- 隔离电压1500VDC
- 工作温度范围： -40℃~ +85℃
应用领域
- 分布式电源系统
- 输入电压变化范围小的场合
- 输入输出需隔离的场合
- 对输出电压稳定度和纹波噪声要求不高的场合
