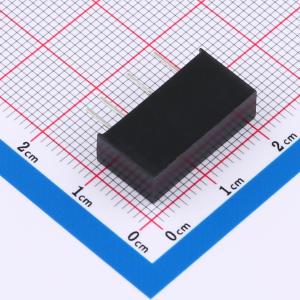

温馨提醒：图片仅供参考，商品以实物为准

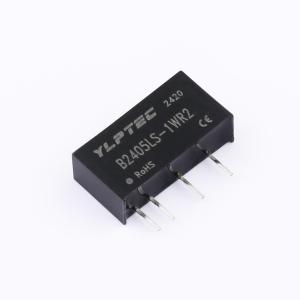

B2405LS-1WR2
DCDC隔离电源模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- B_ LS-1WR2系列产品是专门应用在分布式电源系统中需要产生一路与输入电源隔离的电源的应用场合而设计。该产品适用于:1)输入电源电压的变化范围在士10%以内;2)输入输出之间要求隔离(隔离电压1500VDC) ;3)对输出电压稳定度和输出纹波噪声要求不高的场合。
- 品牌名称
- YLPTEC(易川)
- 商品型号
- B2405LS-1WR2
- 商品编号
- C22749852
- 商品封装
- SIP,11.5x6mm
- 包装方式
- 管装
- 商品毛重
- 3.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 静态电流 | 17mA | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 6mm | |
| 高度 | 10mm | |
| 稳压类型 | 非稳压型 |
商品特性
- 定电压输入，隔离非稳压输出
- 隔离电压：1500VDC
- 效率：高达80%
- 工作环境温度：-40℃ ~ +85℃
- 平均无故障时间≥350万小时(3500000小时)
- 输出短路保护
- 小型SIP封装
- 国际标准引脚方式
- 纹波/噪声(20MHz带宽) < 100mVₚ₋ₚ
应用领域
- 纯数字电路场合
- 一般低频模拟电路场合
- 继电器驱动电路
- 数据交换电路场合
