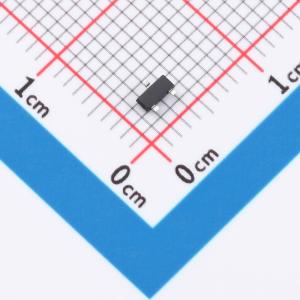

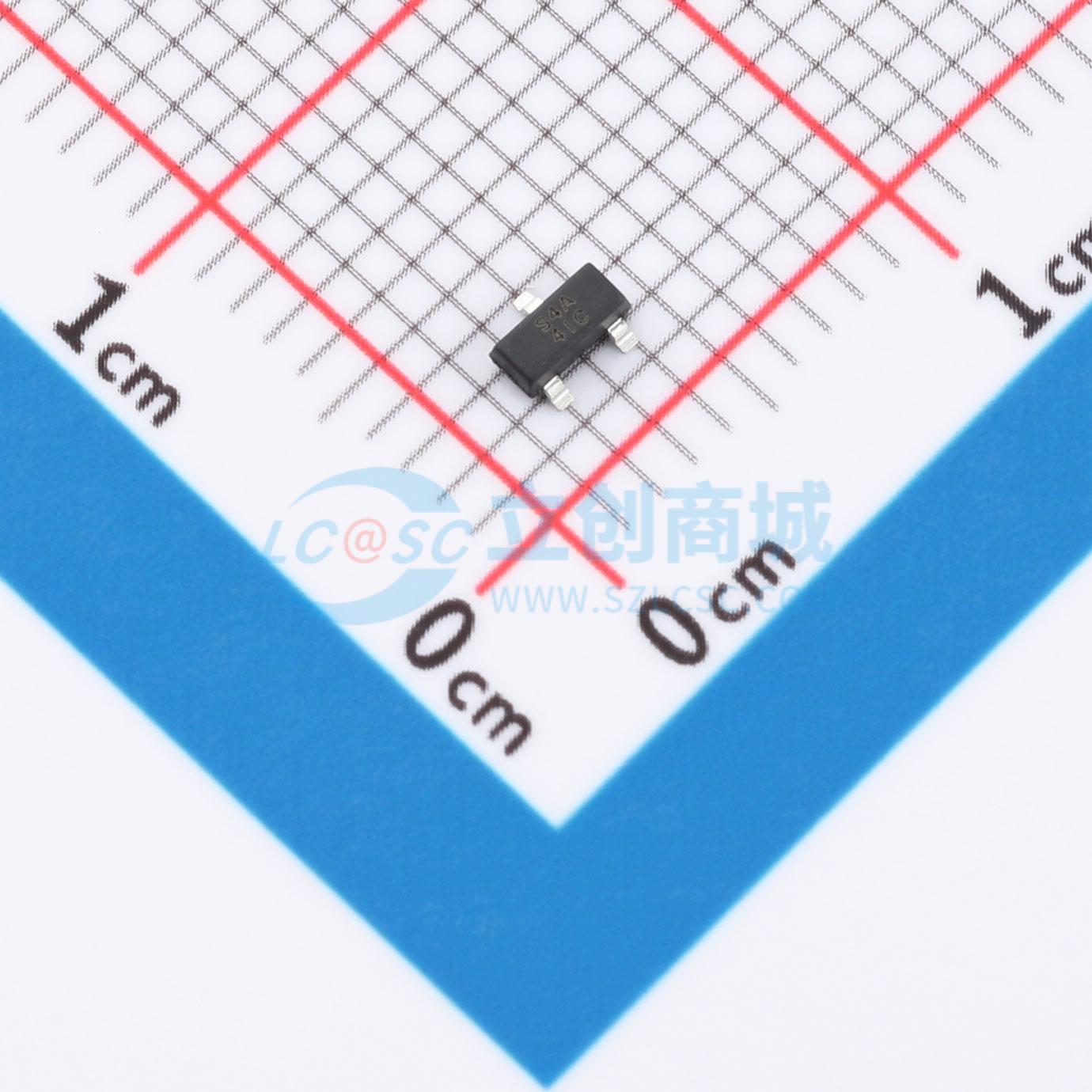

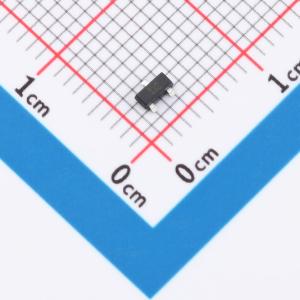

温馨提醒：图片仅供参考，商品以实物为准
AH3722-SA-7
高压高灵敏度霍尔效应锁存IC，适用于无刷直流电机换向和转速测量，具备温度补偿和多种保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- AH3722-SA-7
- 商品编号
- C22552320
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 双极型 | |
| 工作电压 | 3V~28V | |
| 工作点(Gs) | 2.5mT | |
| 释放点(Gs) | -2.5mT | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 3mA | |
| 磁延迟 | - | |
| 输出类型 | 开漏 | |
| 采样频率 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 反向电压保护；限流保护 |
商品概述
AH372X是一款高压、高灵敏度霍尔效应锁存集成电路，专为汽车应用中的无刷直流电机换向速度测量、角度或线性编码器和位置传感器设计。为支持广泛的要求苛刻的应用，该设计优化为在3.0V至28V的电源范围内工作。采用斩波稳定架构和内部带隙稳压器为内部电路提供温度补偿电源，AH372X在整个工作范围内提供可靠的解决方案。为了鲁棒性和保护，该器件具有反向阻塞二极管和电源上的齐纳钳位。输出具有过流限制和齐纳钳位。
商品特性
- 双极锁存（南极：开启，北极：关闭）
- 3.0V至28V工作电压范围
- 高灵敏度：Bop和BRp为25G至140G和-25G至-140G（典型值）
- 单开漏输出，带过流限制
- 斩波稳定设计提供温度稳定性、开关点漂移和抗应力能力
- 良好的射频噪声抗扰度
- 电源反向阻塞二极管和齐纳钳位
- 工作温度：-40°C至+125°C
- 高ESD HBM：8kV
- 完全无铅且符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 无刷直流电机换向
- 每分钟转数（RPM）测量
- 流量计
- 角度和线性编码器及位置传感器
- 消费类家用电器、办公设备和工业应用中的非接触式换向、速度测量和角度位置感测/索引
