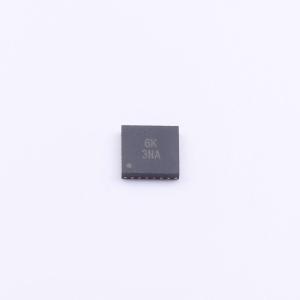

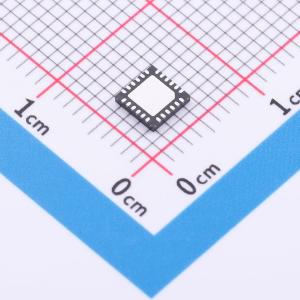

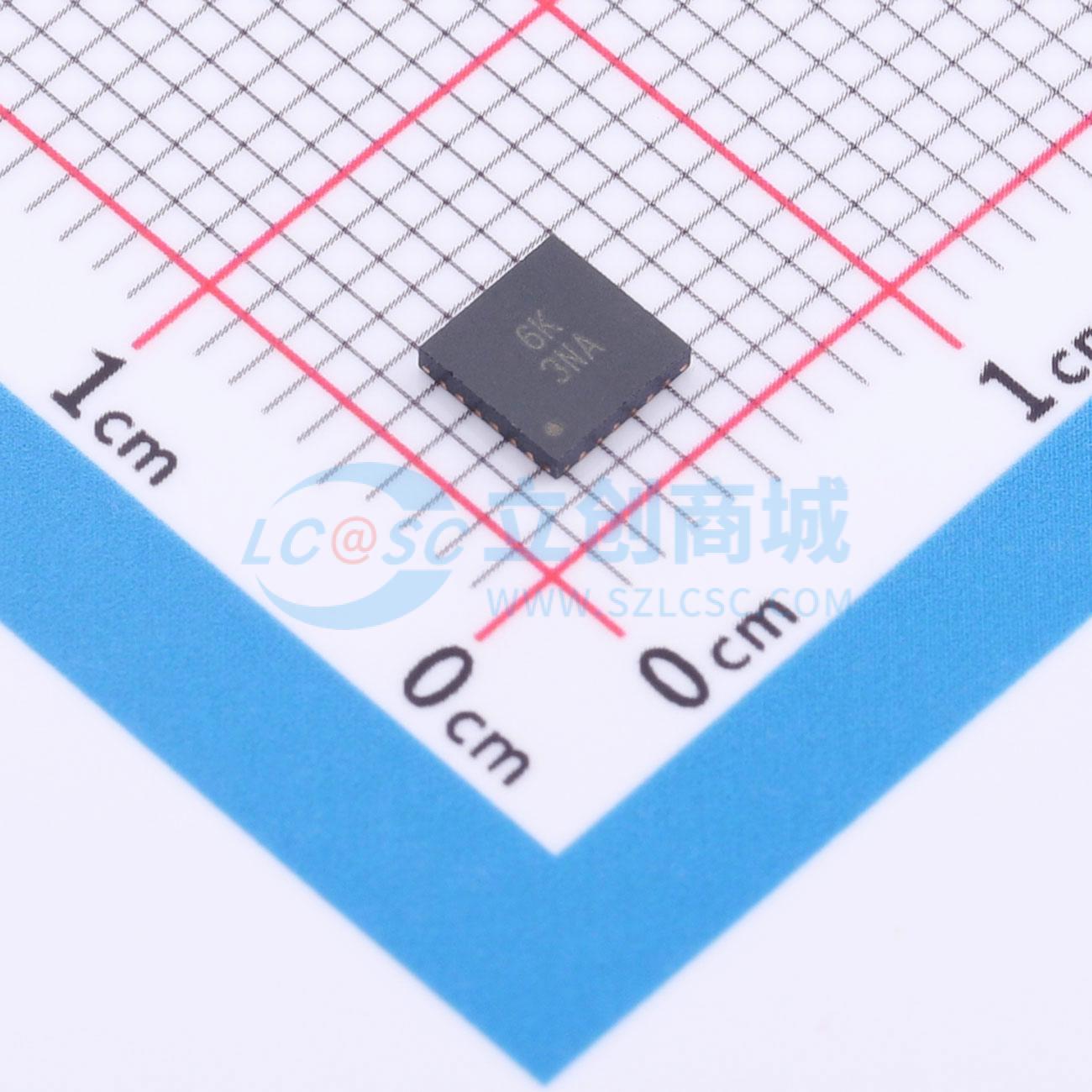

AP43781DKZ-13
支持DisplayPort的USB PD控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高度集成的USB Type-C电源传输控制器，适用于带USB Type-C端口的显示器或电视电源板。支持USB电源传输规范Rev3.1 SPR（标准功率范围），具备全范围可编程电源（PPS）。可支持PPS APDO（增强型功率数据对象），电压分辨率为20mV/步，电流分辨率为50mA/步。提供电缆损耗补偿和e-Marker检测功能
- 品牌名称
- DIODES(美台)
- 商品型号
- AP43781DKZ-13
- 商品编号
- C22553892
- 商品封装
- W-QFN4040-24
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快充协议芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 热保护；过压保护；短路保护；自动协议检测；带使能；欠压保护；过流保护 |
商品概述
AP43781是一款高度集成的USB Type-C电源传输控制器，适用于带有USB Type-C端口的显示器或电视电源板。它支持USB电源传输规范Rev3.1 SPR（标准功率范围），具备全范围可编程电源（PPS）。AP43781能够支持PPS APDO（增强型功率数据对象），电压分辨率为20mV/步，电流分辨率为50mA/步。此外，还提供电缆损耗补偿和e-Marker检测功能。电源协商建立后，AP43781可通过解码CC信号支持DisplayPort，然后通过I²C接口将路由控制和信号信息传输到高速开关和重驱动器/重定时器IC，其中I²C总线可配置为主模式或从模式，GPIO引脚可针对不同应用进行编程。AP43781提供全面的安全保护方案，包括过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、短路保护（SCP）和/或过温保护（OTP）。它还提供一次性可编程ROM用于主固件，以及多次可编程ROM用于用户配置数据。
商品特性
- 与USB PD Rev3.1 SPR兼容
- 支持3.3V至21V全范围PPS，电压分辨率为20mV/步，电流分辨率为50mA/步
- 支持DisplayPort的Type-C替代模式
- 内置用于恒压和恒流控制的调节器
- 支持OVP/UVP/OCP/SCP/OTP并具备自动重启功能
- 支持节能模式
- 输出使能nMOS开关驱动器
- 支持E-Marker电缆检测
- 支持I²C接口，具备主从灵活性
- 工作电压范围：3.3V至24V
- 主固件采用一次性可编程（OTP）
- 系统配置采用多次可编程（MTP）
- 完全无铅且符合RoHS标准
- 无卤素和锑，为“绿色”器件
应用领域
- 带Type-C端口的显示器
- 带Type-C端口的电视电源板
