温馨提醒：图片仅供参考，商品以实物为准

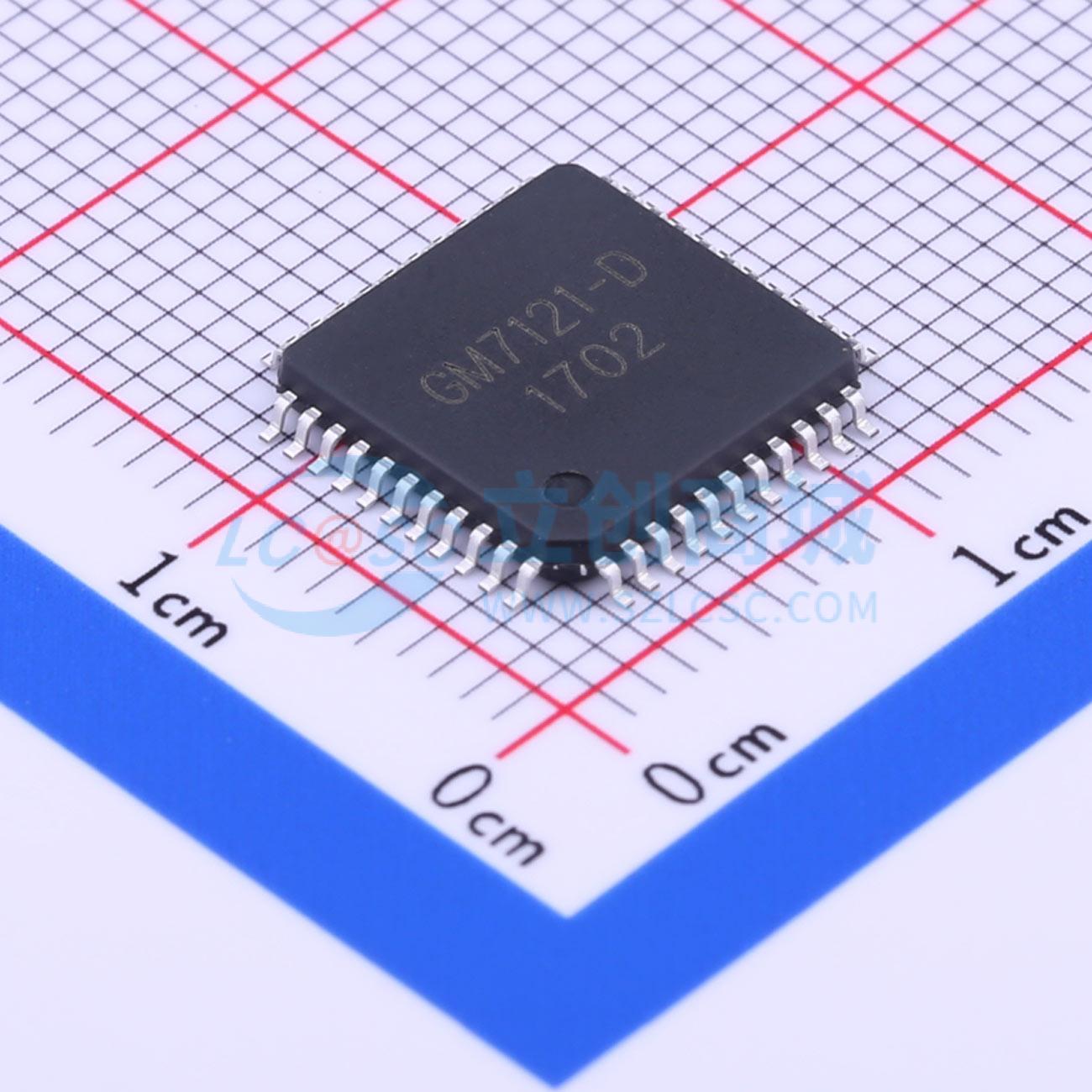

GM7121-D
GM7121-D
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- CORPRO(成都振芯/国腾)
- 商品型号
- GM7121-D
- 商品编号
- C245018
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.5克(g)
商品参数
参数完善中
商品概述
视频编码电路主要实现接收8位CCIR656格式的YUV数据（例如MPEG解码数据），并编码成CVBS信号，经过D/A转换后输出。基本的编码功能包括副载波产生，色差信号调制，同步信号内插。视频编码器对数字亮度和色差信号进行编码，并转换成模拟复合电视信号CVBS信号输出。支持NTSC - M，PAL - B/G标准及其子标准。可交互或单独使用其中某一种制式。基本的编码功能包括副载波产生，色差变换，亮度和色度滤波，色差调制，同步信号内插，D/A转换。亮度和色度按照“RS - 170 - A”和“CCIR624”标准进行滤波处理。
商品特性
- CMOS3.3V
- 数字NTSC/PAL编码器
- 数据波特率13.5MHz
- LLC时钟27MHz
- 可接收8位MPEG解码数据（输入数据格式为CB - Y - CR（CCIR 656））
- 1个数模转换（D/A）（CVBS），2倍的过采样，10位的精度
- 可选D/A输出模式和CVBS输出模式
- 适时控制副载波
- 串色滤波器
- I2C总线控制（可达400KHz波特率）
- 编码器可在主/从模式工作
- 彩色条产生器
- Down模式的DACs
- 可控同步信号的上升下降沿时间和消隐输出信号
- 色度控制
- 黑电平、场消隐控制
- 低功耗模式，待机状态电流小于1mA
- LQFP44的封装
应用领域
- 视频处理
- 安防监控
