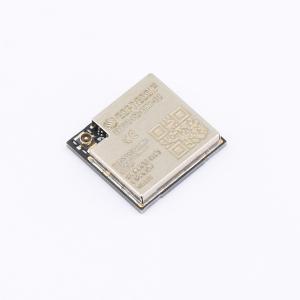

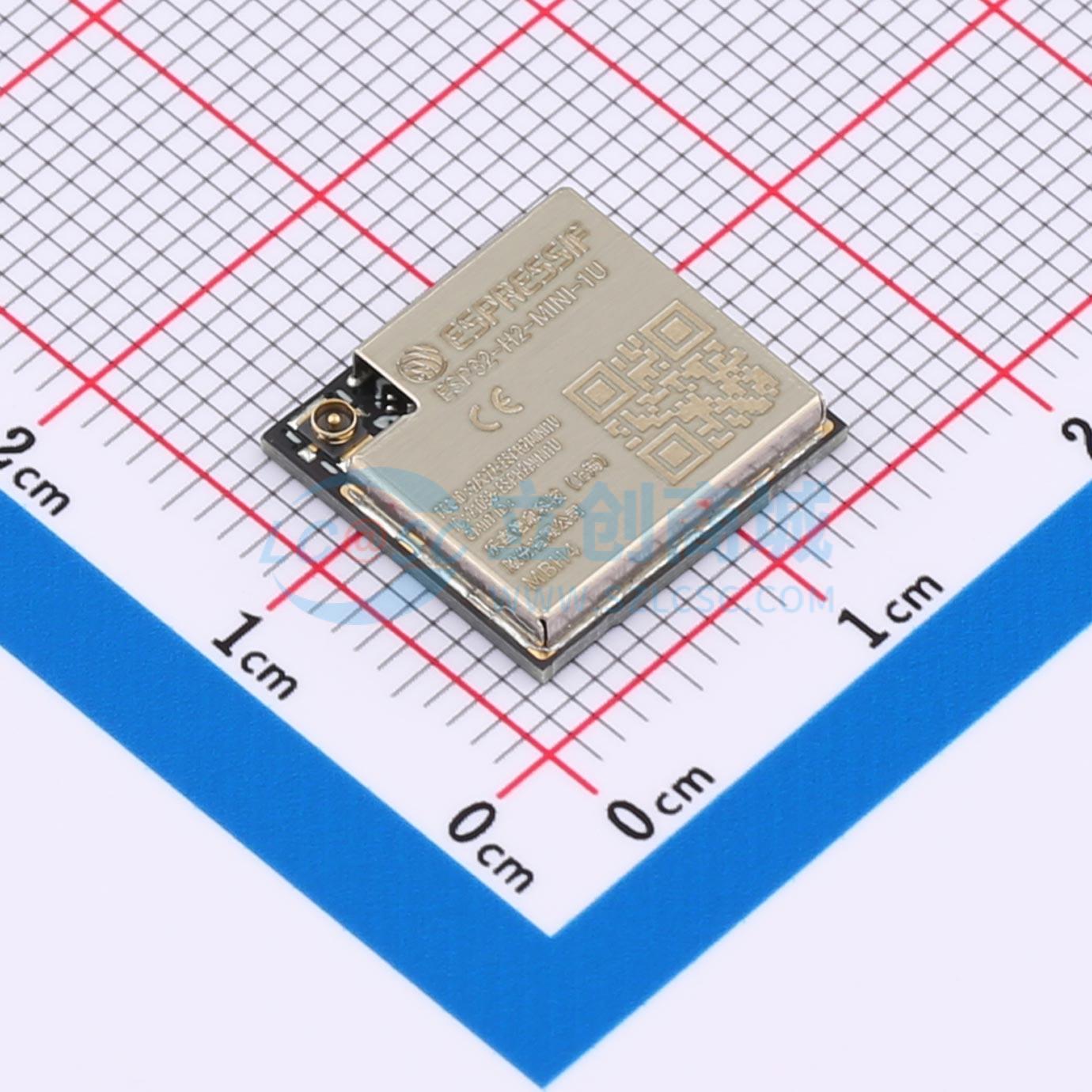

ESP32-H2-MINI-1U-H4

ESP32-H2-MINI-1 和ESP32-H2-MINI-1U 是通用型低功耗蓝牙和IEEE 802.15.4 双模模组，功能强大，具有丰富的外设接口，可用于嵌入式系统、智能家居、可穿戴电子设备等物联网场景。 ESP32-H2-MINI-1 采用PCB 板载天线，ESP32-H2-MINI-1U 采用连接器连接外部天线。两款模组均配置了flash。 两款模组均有三种变型：

• 2 MB flash (105°C)
• 4 MB flash (105°C)
• 4 MB flash (85°C) 三种变型仅flash 型号和环境温度不同。 两款模组采用的是ESP32-H2 芯片。ESP32-H2 芯片搭载低功耗RISC-V 32 位单核处理器，工作频率高达96MHz。可关闭CPU 的电源，利用低功耗协处理器监测外设的状态变化或某些模拟量是否超出阈值。 ESP32-H2 集成了丰富的外设，包括I2C、I2S、SPI、UART、ADC、LED PWM、ETM、GDMA、PCNT、PARLIO、RMT、TWAI、MCPWM、USB 串口/JTAG、温度传感器、通用定时器、系统定时器、看门狗定时器和19 个GPIO。

• CPU 和片上存储器：
  • 内置ESP32-H2 芯片，RISC-V 32 位单核处理器，主频高达96 MHz
  • 128 KB ROM
  • 320 KB SRAM
  • 4 KB LP Memory
  • 2 MB 或4 MB 封装内flash
• 蓝牙：
  • 低功耗蓝牙(Bluetooth LE)：通过Bluetooth 5.3 认证
  • 蓝牙mesh
  • Bluetooth LE 长距传输（Coded PHY，125 Kbps和500 Kbps）
  • Bluetooth LE 高速传输(2 Mbps)
  • Bluetooth LE 广播拓展(advertising extensions) 和多广播(multiple advertising sets)
  • 支持广播(Broadcaster)，扫描(Observer)，中心设备(Central) 和外围设备(Peripheral) 同时运行
  • 支持多连接(multiple connections)
  • 功率控制(LE power control)
• IEEE 802.15.4：
  • 兼容IEEE 标准802.15.4-2015
  • 2.4 GHz 频段内支持250 Kbps 数据速率，OQPSK PHY
  • 支持Thread 1.3
  • 支持Zigbee 3.0
  • 支持Matter
  • 支持其他应用层协议（HomeKit、MQTT 等）
• 外设：
  • GPIO、I2C、I2S、SPI、UART、ADC、LED PWM、ETM、GDMA、PCNT、PARLIO、RMT、TWAI、MCPWM、USB 串口/JTAG、温度传感器、通用定时器、系统定时器、看门狗定时器
• 模组集成元件：
  • 32 MHz 集成晶振
• 天线选型：
  • 板载PCB 天线(ESP32-H2-MINI-1)
  • 通过连接器连接外部天线(ESP32-H2-MINI-1U)
• 工作条件：
  • 工作电压/供电电压：3.0~3.6 V
  • 工作环境温度：
    • 85°C 版模组：-40~85°C
    • 105°C 版模组：-40~105°C

• 智能家居
• 智慧农业
• 工业自动化
• 零售餐饮
• 健康保健
• 通用低功耗IoT 传感器集线器
• 消费电子产品
• 通用低功耗IoT 数据记录器
