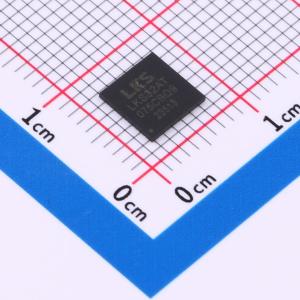

LKS32AT075CBQ9

LKS32AT075 是集成32 位 Cortex-M0 内核的车规级MCU，集成了常用电机控制系统所需要的所有模块。

• 96MHz Cortex-M0 内核
• 集成自主指令集电机控制专用DSP
• 超低功耗休眠模式，MCU 低功耗休眠电流10uA
• 汽车级工作温度范围
• 超强抗静电和群脉冲能力
• 通过AEC-Q100 检测认证
• 128kB Flash，带加密功能
• 8kB RAM
• 内置8MHz 高精度RC 时钟， -40~105℃ 范围内精度在 ±1% 之内，105~125℃ 范围内精度在±1.5% 之内
• 内置低速32KHz 低速时钟，供低功耗模式使用
• 可外挂8MHz 外部晶振
• 内部PLL 可提供最高96MHz 时钟
• 两路UART
• 一路SPI，支持主从模式
• 一路IIC，支持主从模式
• 一路CAN，建议使用外部晶振作为参考时钟
• 2 个通用16 位Timer，支持捕捉和边沿对齐PWM 功能、中心对齐PWM 功能
• 2 个通用32 位Timer，支持捕捉和边沿对齐PWM、中心对齐PWM 功能；支持正交编码输入，CW/CCW 输入，脉冲 + 符号输入
• 电机控制专用PWM 模块，支持2 组各6 路PWM 输出，独立死区配置
• Hall 信号专用接口，支持测速、去抖功能
• 硬件看门狗
• 最多4 组16bit GPIO。8 个GPIO 可以作为系统的唤醒源。15 个GPIO 可以用作外部中断源输入
• 集成2 路12bit SAR ADC，同步双采样，3Msps 采样及转换速率，最多支持13 通道
• 集成4 路运算放大器，可设置为差分PGA 模式
• 集成3 路比较器，可设置滞回模式
• 集成12bit DAC 数模转换器
• 内置 ±2℃ 温度传感器
• 内置 1.2V 0.8% 精度电压基准源
• 内置1 路低功耗LDO 和电源监测电路
• 集成高精度、低温飘高频RC 时钟
• 集成晶体起振电路
• 高可靠性、高集成度、最终产品体积小、节约BOM 成本
• 内部集成4 路高速运放和3 路比较器，可满足单电阻/双电阻/三电阻电流采样拓扑架构的不同需求
• 内部高速运放集成高压保护电路，可以允许高电压共模信号直接输入芯片，可以用最简单的电路拓扑实现MOSFET 电阻直接电流采样模式
• 应用专利技术使ADC 和高速运放达到最佳配合，可处理更宽的电流动态范围，同时兼顾高速小电流和低速大电流的采样精度
• 整体控制电路简洁高效，抗干扰能力强，稳定可靠
• 单电源 3.0V~5.5V 供电，确保了系统供电的通用性
• 支持IEC/UL60730 功能安全认证

• 有感BLDC
• 无感BLDC
• 有感FOC
• 无感FOC
• 步进电机
• 永磁同步电机
• 异步电机等控制系统
