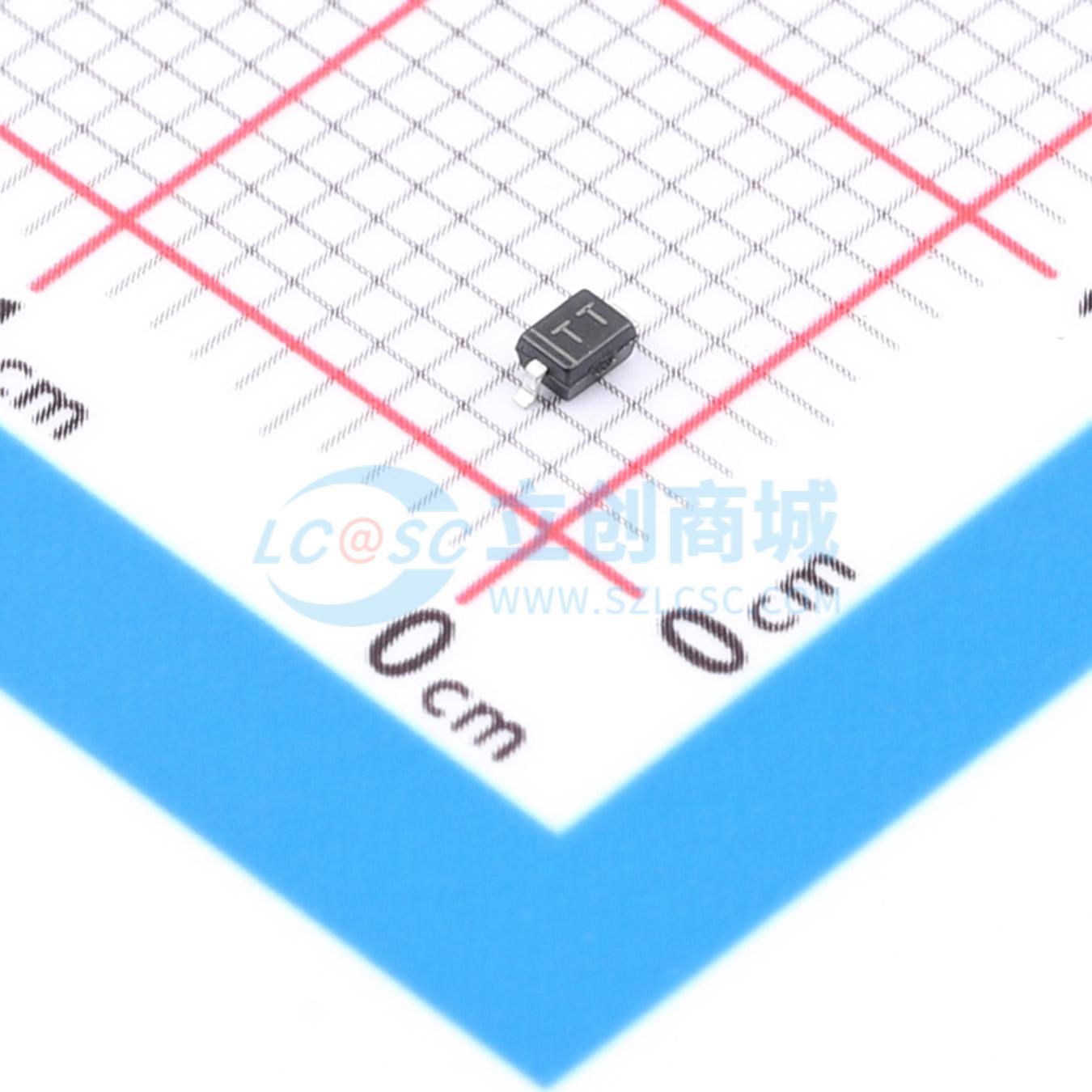

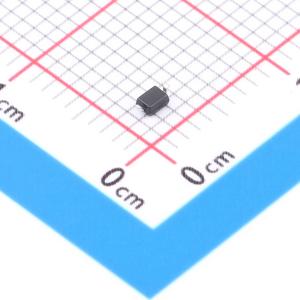

温馨提醒：图片仅供参考，商品以实物为准
SITNW24V1BNQ-2/TR
24V 7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 双向瞬态电压抑制器（TVS），用于保护汽车本地互连网络（LIN）总线线路免受静电放电（ESD）和其他瞬变造成的损坏。采用SOD-323封装。标准产品无铅且无卤。
- 品牌名称
- SIT(芯力特)
- 商品型号
- SITNW24V1BNQ-2/TR
- 商品编号
- C22470002
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 34V；30V；37V；31V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 259W@8/20us | |
| 击穿电压 | 28V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 25pF |
商品概述
SITNW24V1BNQ是一款双向瞬态电压抑制器（TVS），旨在保护汽车本地互联网络（LIN）总线线路免受静电放电（ESD）和其他瞬态现象造成的损坏。 SITNW24V1BNQ采用SOD - 323封装。 标准产品无铅且无卤素。
商品特性
- 截止电压：最大24V
- 每条线路根据IEC61000 - 4 - 2（ESD）标准的瞬态保护：±30kV（接触放电），±30kV（空气放电）
- ISO 10605（ESD）：±30kV（接触放电）
- IEC61000 - 4 - 5（浪涌）：7A（8 / 20μs）
- 电容：典型值C_J = 25pF
- 低泄漏电流
- 低钳位电压：在I_PP = 16A（TLP）时，典型值V_CL = 31V
- 固态硅技术
- 器件满足MSL 3要求
- 通过AEC - Q101认证
应用领域
-LIN总线保护-汽车应用
