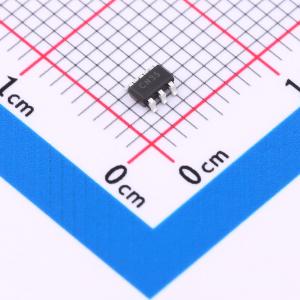

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G3157DB(LX)
SN74LVC1G3157DB(LX)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC1G3157提供了一个模拟多路复用器/多路分解器，具有一个数字选择输入（S），两个独立的输入/输出（Y0，Y1）和一个公共输入/输出（Z）。选择输入端的施密特触发器动作使电路能够承受在1.65V~5.5V整个VCC范围内较慢的输入上升和下降时间。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74LVC1G3157DB(LX)
- 商品编号
- C22469947
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.053133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 3ns | |
| 导通电阻(Ron) | 6Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 2.9ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 18pF | |
| 带宽 | 300MHz | |
| 传播延迟(tpd) | 600ps |
商品概述
SN74LVC1G3157提供了一个模拟多路复用器/多路分解器，具有一个数字选择输入（S），两个独立的输入/输出（Y0，Y1）和一个公共输入/输出（Z）。选择输入端的施密特触发器动作使电路能够承受在1.65V~5.5V整个VCC范围内较慢的输入上升和下降时间。
商品特性
- 电源电压范围：1.65V~5.5V
- 极低的导通电阻：VCC = 2.7V时7.5Ω（典型值）；VCC = 3.3V时6.5Ω（典型值）；VCC = 5V时6Ω（典型值）
- 开关电流能力为132mA
- 先断后合开关
- CMOS低功耗
- 3.3V时的TTL接口兼容性
- 控制输入可接受高达5.5V的电压
- 工作环境温度范围：-40℃~+125℃
- 封装形式：SOT-23-6/SOT-363/XSON6
