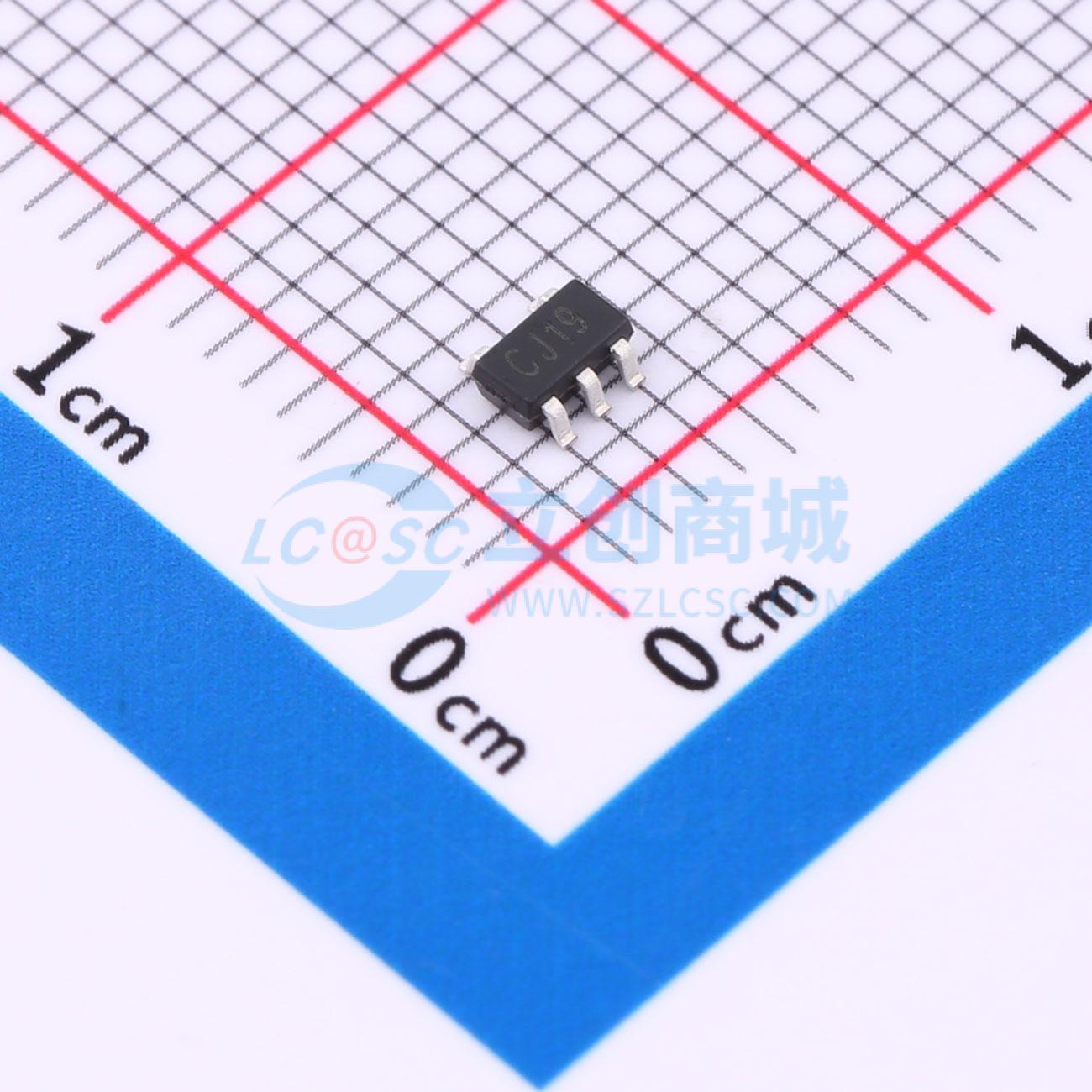

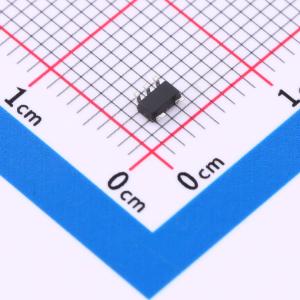

温馨提醒：图片仅供参考，商品以实物为准

SN74LV1T125DB(LX)

带三态控制的单路单电源转换缓冲器/线驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LV1T125是带三态输出的单路单电源转换缓冲器/线驱动器。低输入翻转点在VCC = 3.3V时支持1.8V输入电压并可以用于1.8V ~ 3.3V的升压转换。此外，5V耐压输入引脚可实现电平向下转换（在VCC = 2.5V时，可实现3.3V → 2.5V转换）。
品牌名称: LX(灵星芯微)
商品型号: SN74LV1T125DB(LX)
商品编号: C22469966
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0312克(g)

商品参数

商品概述

SN74LV1T125是带三态输出的单路单电源转换缓冲器/线驱动器。低输入翻转点在VCC = 3.3V时支持1.8V输入电压并可以用于1.8V ~ 3.3V的升压转换。此外，5V耐压输入引脚可实现电平向下转换（在VCC = 2.5V时，可实现3.3V → 2.5V转换）。使能输入（OE ）控制三态输出。OE 上的高电平导致输入呈现高阻态。输出电平由电源电压供电并支持1.8V，2.5V，3.3V和5.0V CMOS电平。1.8V ~ 5.0V的VCC范围可以更好的兼容控制器或处理器。

商品特性

1.8V，2.5V，3.3V和5.0V的单电源电压转换器
向上转换：VCC = 1.8V时1.2V → 1.8V；VCC = 2.5V时1.5V → 2.5V；VCC = 3.3V时1.8V → 3.3V；VCC = 5.0V时3.3V → 5.0V
向下转换：VCC = 1.8V时3.3V → 1.8V；VCC = 2.5V时3.3V → 2.5V；VCC = 3.3V时5.0V → 3.3V
5V耐压输入
工作环境温度范围：-40°C ~ +125°C
封装形式：SOT23-5/SOT353

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	1.6V~5.5V
	元件数	1
	灌电流(IOL)	8mA

	属性	参数值
	拉电流(IOH)	8mA
	系列	74LV
	工作温度	-40℃~+125℃
	静态电流(Iq)	1uA
	传播延迟(tpd)	6.4ns@5.0V,15pF
