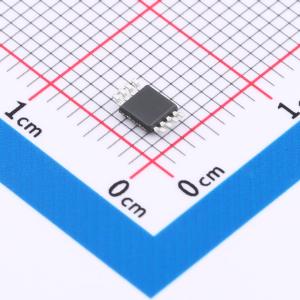

温馨提醒：图片仅供参考，商品以实物为准
TPA1286-VS1R
高压、精密、零漂移仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPA1286是一款低成本、宽电源范围的仪表放大器，仅需一个外部电阻即可设置1至1000之间的任意增益。TPA1286设计用于多种单电源电压。宽输入范围和轨到轨输出使信号能够充分利用电源轨
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA1286-VS1R
- 商品编号
- C22468309
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.182133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 80dB | |
| 输入偏置电流(Ib) | 300pA | |
| 输入失调电压(Vos) | 50uV | |
| 增益带宽积(GBP) | 1.6MHz | |
| 压摆率(SR) | 5V/us | |
| 输出电流 | 70mA | |
| 轨到轨 | 轨到轨输出 | |
| 静态电流(Iq) | 3.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 200nV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 15nV/√Hz | |
| 输入失调电流(Ios) | 300pA | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 单电源 | 4V~36V | |
| 双电源(Vee ~ Vcc) | 2V~18V；-18V~-2V | |
| 电源纹波抑制比(PSRR) | 100dB | |
| 稳定时间 | 2.1us |
商品概述
TPA1286是一种低成本、宽电源电压范围的仪表放大器，仅需要一个外部电阻即可设置1到1,000之间的任何增益。TPA1286设计用于各种单电压工作。宽输入范围和轨至轨输出允许信号充分利用电源轨。低电压偏移、低偏移漂移、低增益漂移、高增益精度和高CMRR使该器件成为在对最佳直流性能有要求的应用中的绝佳选择。TPA1286的工作电压范围为单4V至36V，在-40°C至+125°C的温度范围内提供突破性性能。它具有零漂移核心，从而在整个工作温度范围内实现典型的0.2μV/°C偏移漂移。
TPA1286有SOP8、MSOP8和DFN3x3-8封装。
