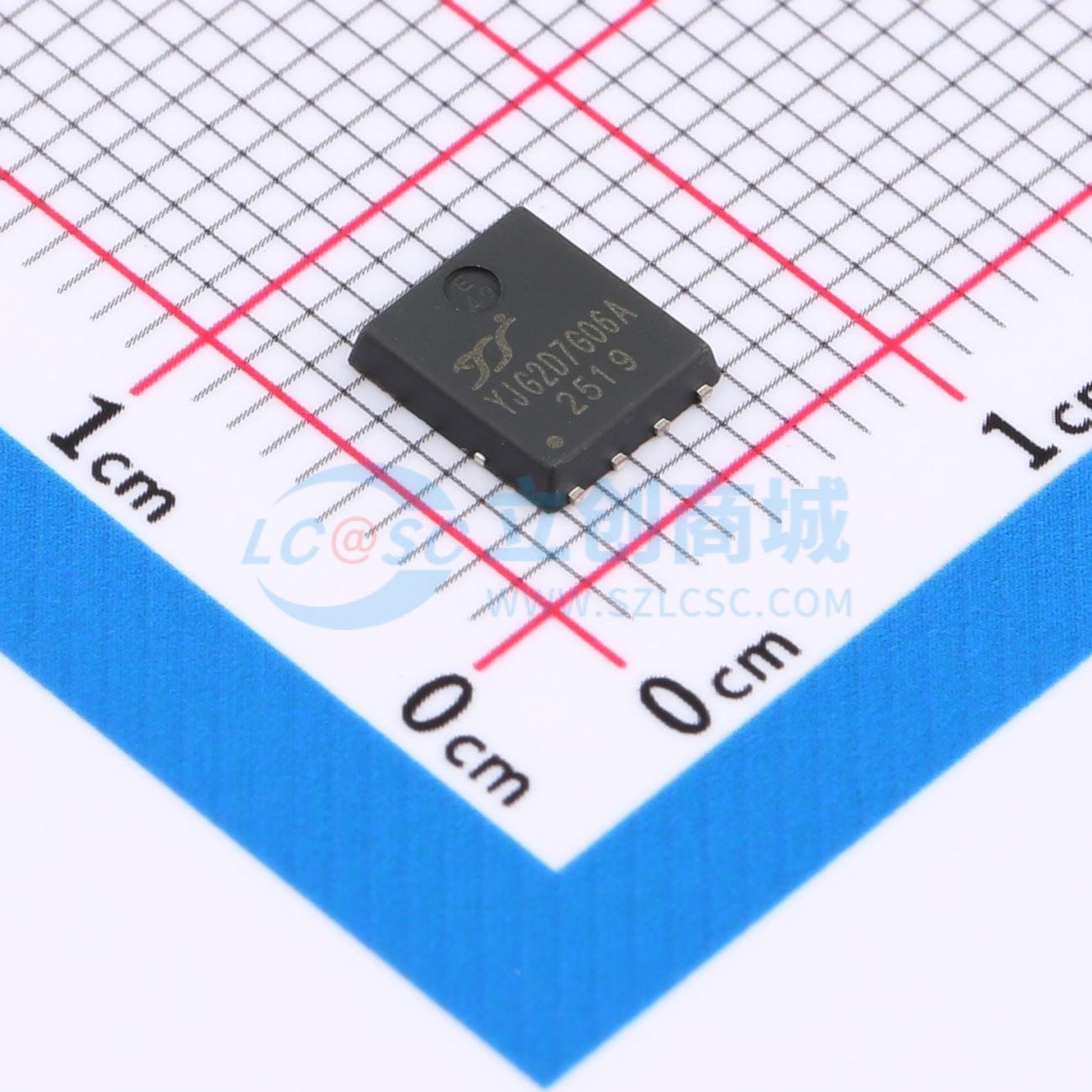

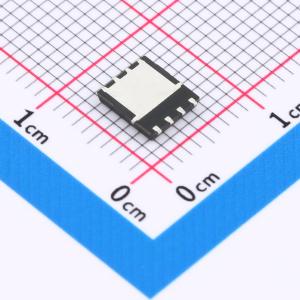

温馨提醒：图片仅供参考，商品以实物为准
YJG2D7G06A
N沟道 耐压:60V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用分裂栅沟槽MOSFET技术。具有出色的散热封装。高密度单元设计，实现低导通电阻。湿度敏感度等级为1级。环氧树脂符合UL 94 V-0阻燃等级。无卤
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJG2D7G06A
- 商品编号
- C22468360
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.1931克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 2.7mΩ@10V | |
| 耗散功率(Pd) | 78W | |
| 阈值电压(Vgs(th)) | 2.3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 49nC@10V | |
| 输入电容(Ciss) | 3.5nF | |
| 反向传输电容(Crss) | 54pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.345nF |
商品特性
- 低导通电阻
- 出色的品质因数（FoM）
- 100%进行UIS和Rg测试
- 符合RoHS标准
- 无卤
应用领域
- 负载开关
- 电机驱动器
- 高频开关、同步整流
