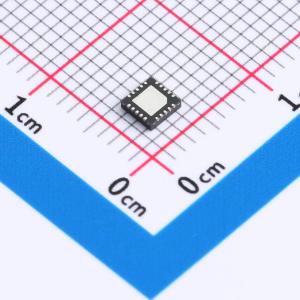

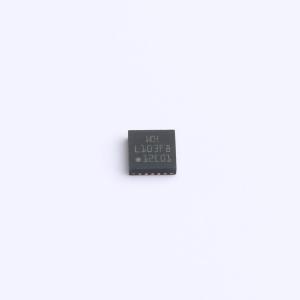

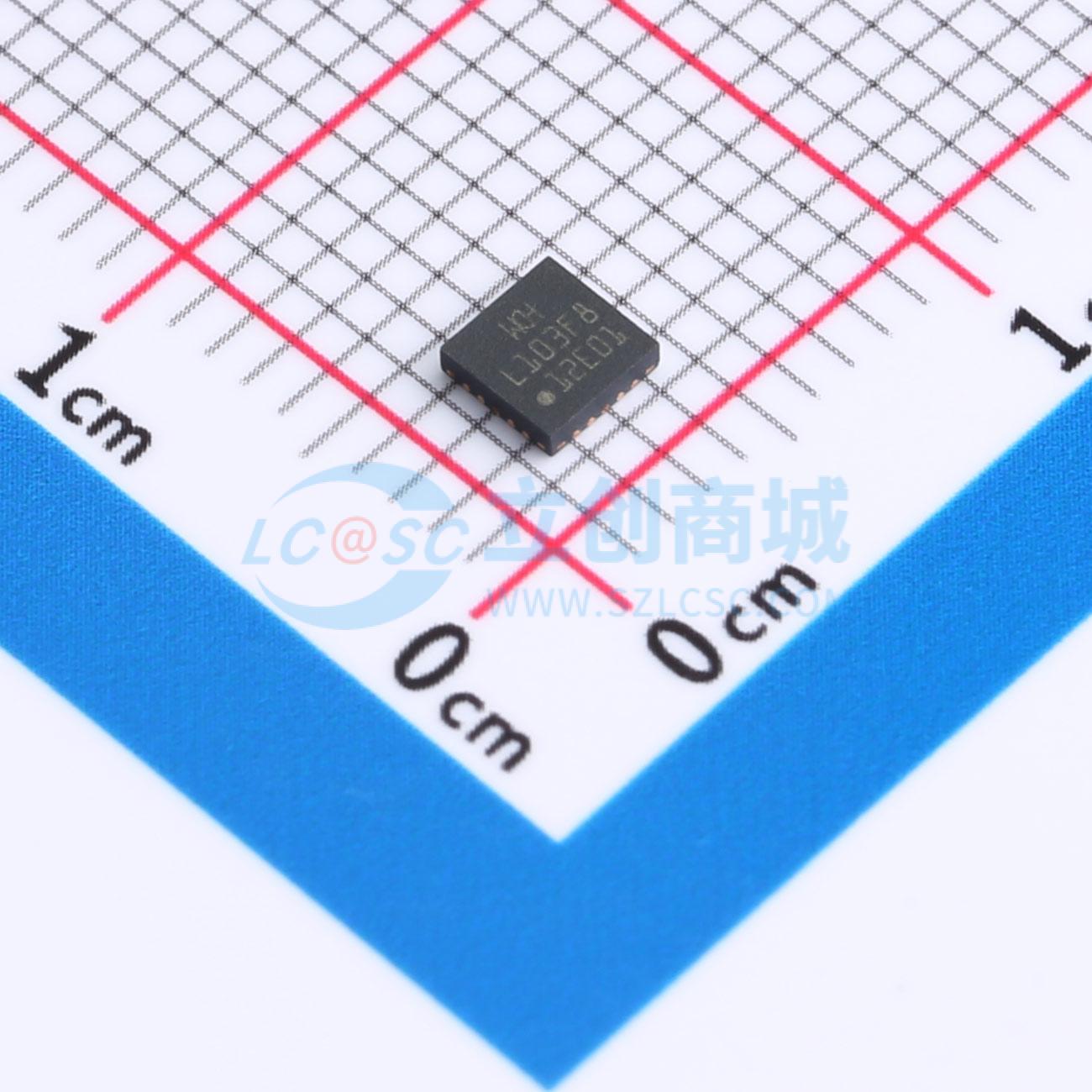

CH32L103F8U6

CH32L103是一款基于青稞RISC-V内核设计的工业级低功耗通用微控制器。该器件内置USB和PD PHY，支持PDUSB，具备USB Host主机和USB Device设备功能、USB PD及Type-C快充功能。它集成了低功耗定时器，并提供了1组运算放大器、3组电压比较器、4组USART串口、2个I2C接口、2个SPI接口、1组CAN接口、多组定时器、12位ADC、10路触摸按键等丰富的外设资源。CH32M103G8R6等效于CH32L103加CH2B2，内置24V三相P+N预驱和高压LDO。

• 青稞32位RISC-V4C内核，支持RV32IMAC指令集，具备快速可编程中断控制器和硬件中断堆栈，支持分支预测和冲突处理机制，系统主频为96MHz。
• 存储器包括20KB SRAM、64KB CodeFlash、3328B BootLoader、256B系统配置信息存储区和256B用户自定义信息存储区。
• 电源管理支持低功耗模式，包括睡眠、停止和待机。CH32L103系统供电额定为3.3V，CH32M103G8R6支持0 ~ 24V额定供电，V_BAT电源独立为RTC和后备寄存器供电。
• CH32M103G8R6内置24V三相P + N预驱，集成死区控制以防止高低侧功率管直通，并具备欠压保护功能。
• 系统时钟源包括内置的8MHz RC振荡器、约40KHz的RC振荡器、PLL，以及外部支持的3 ~ 25MHz高速振荡器和32.768KHz低速振荡器。支持上/下电复位和可编程电压监测器。
• 具备8通道通用DMA控制器，支持环形缓冲区管理，可与定时器、ADC、USART、I2C、SPI协同工作。
• 包含3组模拟电压比较器，每组具有2路输入通道，可选择公用参考电压引脚，输出可至I/O或直接内部触发TIM2。
• 集成1组运算放大器/可编程增益放大器/电压比较器，具有多路输入通道和可选增益，输出可至ADC引脚。
• 12位模数转换器的模拟输入范围为V_SSA ~ V_DDA，包含10路外部信号通道和3路内部信号通道，并集成片上温度传感器。
• 支持10路触摸按键通道检测。
• 包含16位低功耗定时器。
• 实时时钟为32位独立定时器。
• 定时器资源包括：1个16位高级定时器，支持死区控制、紧急刹车和用于电机控制的PWM互补输出；2个16位通用定时器，支持输入捕获、输出比较、PWM、脉冲计数及增量编码器输入；1个32位通用定时器；2个看门狗定时器；以及一个64位系统时基定时器。
• 通信接口包括4组支持LIN和ISO7816的USART串口、2个支持SMBus/PMBus的I2C接口、2个SPI接口和1组支持CANFD协议的CAN接口。
• 集成USB 2.0全速控制器及PHY，支持USB主机或设备模式。
• 集成USB PD和Type-C控制器及PHY，支持DRP、Sink和Source应用，兼容PDUSB。
• 提供37个快速GPIO端口，支持16个外部中断。
• 安全特性包括芯片唯一ID。
• 调试模式支持串行2线调试接口。
• 封装形式包括LQFP、QFN、QSOP、TSSOP。
