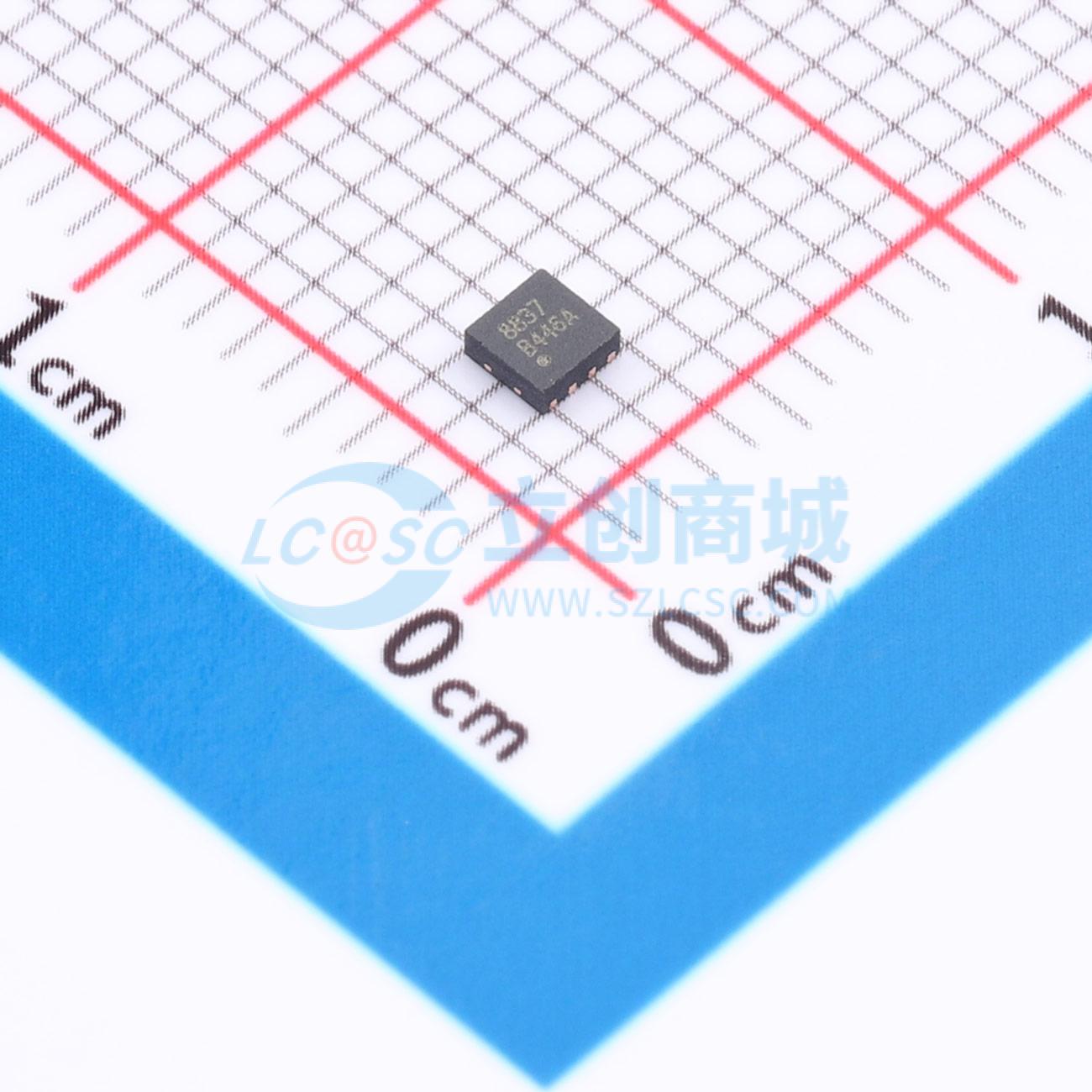

温馨提醒：图片仅供参考，商品以实物为准
RS8837YTDE8
低电压H桥驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款集成式H桥驱动器，专为直流电机和线圈的双向转动而设计。通常用于小电流驱动，如相机、智能锁、玩具、智能扫地机、电磁阀等低压或电池供电的运动控制应用。能够驱动一个直流电机或其他设备，如螺线管，提供高达1.8A的最大输出电流。输出驱动模块由配置为H桥的N沟道功率MOSFET组成，用于驱动电机绕组。内部电荷泵产生所需的栅极驱动电压。工作在0至14V的电机电源电压和2.5V至7V的设备电源电压下。还提供内部关断功能，用于过流保护、短路保护、欠压锁定和过热保护。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8837YTDE8
- 商品编号
- C22467940
- 商品封装
- DFN-8(2X2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | 1.8A | |
| 工作电压 | 2.5V~7V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 250mΩ | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 电流采样/调节功能 |
商品概述
RS8837是一款集成H桥驱动器，专为直流电机和线圈的双向转动而设计。通常用于小电流驱动，例如相机、智能锁、玩具、智能扫地机、电磁阀以及其他低压或电池供电的运动控制应用。该器件可驱动一个直流电机或其他设备（如螺线管），提供高达1.8A的最大输出电流。输出驱动器模块由配置为H桥的N沟道功率MOSFET组成，用于驱动电机绕组。内部电荷泵可产生所需的栅极驱动电压。RS8837的电机电源电压工作范围为0至14V，器件电源电压为2.5V至7V。同时提供内部关断功能，用于过流保护、短路保护、欠压锁定和过热保护。
商品特性
- H桥电机驱动器，适用于直流电机或其他负载
- DFN2X2-8封装：高边+低边导通电阻250mΩ；SOP8封装：高边+低边导通电阻320mΩ
- 最大驱动电流1.8A
- 独立的电机和逻辑电源引脚：电机电源VM：0至14V；逻辑电源VCC：2.5V至7V
- 低功耗睡眠模式，典型睡眠电流0.1μA
- VCC欠压锁定
- 过流保护
- 热关断保护
- 无铅封装：DFN2X2-8、SOP8
应用领域
- DSLR镜头
- 相机
- 机器人
- 消费类产品
- 医疗设备
