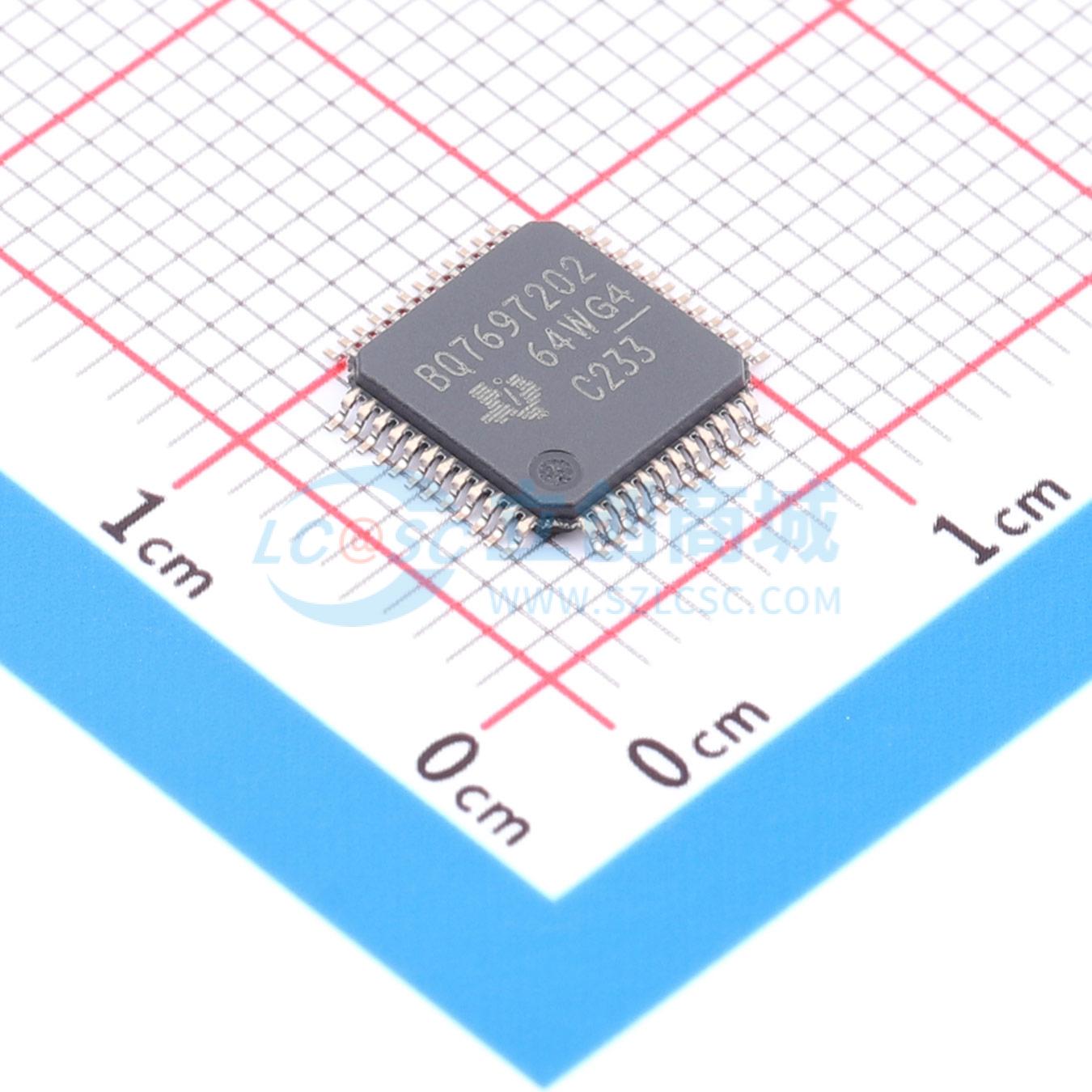

温馨提醒：图片仅供参考，商品以实物为准

BQ7697202PFBR

适用于3至16节串联锂电池的高精度电池监测器和保护器

描述: 适用于3至16节串联锂离子、锂聚合物和磷酸铁锂电池包，是一款高度集成的高精度电池监测器和保护器。该器件包括一个高精度监控系统和一个高度可配置的保护子系统，并支持自主式或主机控制型电芯均衡。它集成了高侧电荷泵NFET驱动器、供外部系统使用的双路可编程LDO以及一个支持400kHz I²C、SPI和HDQ单线标准的主机通信外设，采用48引脚TQFP封装。
品牌名称: TI(德州仪器)
商品型号: BQ7697202PFBR
商品编号: C22466635
商品封装: TQFP-48(7x7)
包装方式: 编带
商品毛重: 0.3375克(g)

商品参数

	属性	参数值
	电池温度检测	支持
	静态电流(Iq)	1uA
	均衡电流	100mA
	接口类型	SPI；HDQ；I2C
	功能特性	过流保护；电芯均衡；过充保护；过压保护；过放保护；短路保护

商品概述

BQ76972器件是一款高集成度、高精度的电池监测和保护器件，适用于3串至16串的锂离子、锂聚合物和LiFePO4电池包。该器件包含高精度监测系统、高可配置保护子系统，支持自主或主机控制的电芯平衡。集成包含高边电荷泵NFET驱动器、用于外部系统的双可编程LDO，以及支持400-kHz I2C、SPI和HDQ单总线标准的主机通信外设。BQ76972器件采用48引脚TQFP封装。

商品特性

支持3串至16串电芯的电池监测能力
电芯电压测量精度为±3.0 mV
集成用于高边NFET保护的电荷泵，支持可选自主恢复
拥有丰富的保护功能，包括电压、温度、电流保护和内部诊断
内置两个独立ADC
支持电流和电压同时采样
内置高精度库仑计数器，输入偏移误差典型值小于1 μV
支持宽范围电流应用，检测电阻两端测量范围为±200 mV
集成二次化学保险丝驱动保护
支持自主或主机控制的电芯平衡
提供多种功耗模式，适配典型电池包工作范围条件:NORMAL模式电流286 µA；多种SLEEP模式选项电流24 µA至41 µA；多种DEEPSLEEP模式选项电流9 µA至10 µA；SHUTDOWN模式电流1 µA
电芯连接及部分额外引脚耐压达85 V
可耐受生产线上的随机电芯连接顺序
支持通过内部传感器和最多9个外部热敏电阻进行温度传感
集成可由客户在生产线上编程的一次性可编程（OTP）存储器
通信接口选项包括400-kHz I2C、SPI和HDQ单总线接口
内置双可编程LDO，可供外部系统使用
采用48引脚TQFP (PFB) 封装

应用领域

储能系统
电池备份单元(BBU)
电动自行车、电动滑板车和轻型电动车(LEV)
无绳电动工具和园林工具
非无人机
其他10串及以上工业电池包

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；监测芯片
	工作电压	4.7V~80V
	电池类型	磷酸铁锂电池；锂电池
	电池节数	3~16
	工作温度	-40℃~+85℃
