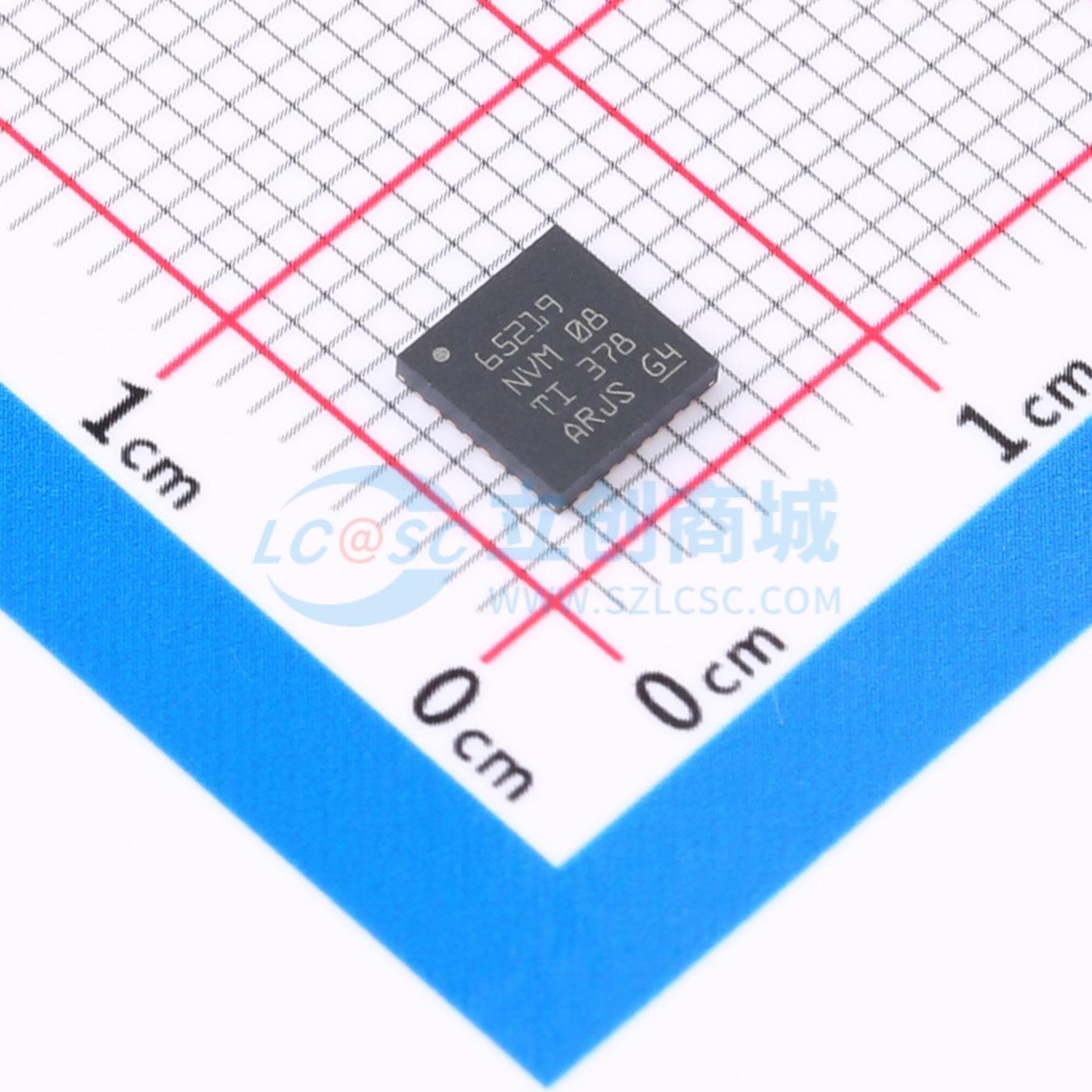

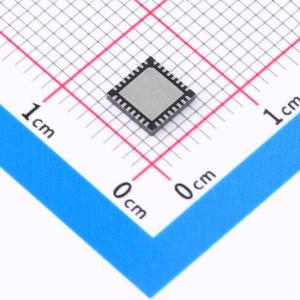

温馨提醒：图片仅供参考，商品以实物为准
TPS6521908RHBR
具有3个BUCK和4个LDO且适用于工业应用的电源管理IC（PMIC）
- 描述
- 是一款电源管理IC（PMIC），旨在为便携式和固定式应用中的各种SoC供电。该PMIC的额定环境温度范围为 -40°C 至 +105°C，因此适用于各种工业应用。该PMIC包含三个同步直流/直流降压转换器和四个线性稳压器。DC-DC转换器能够输出一路3.5A的电流以及两路各2A的电流
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS6521908RHBR
- 商品编号
- C22466609
- 商品封装
- VQFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 输出放电；动态电压调节；过流保护；轻载高效模式 | |
| 接口 | I2C | |
| 输入电压 | 2.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 1.2V~3.3V；0.6V~3.4V | |
| 输出电流 | 300mA；3.5A；2A；400mA | |
| 工作温度 | -40℃~+105℃ |
商品概述
TPS65219 是一款电源管理集成电路 (PMIC)，设计用于便携式与固定式应用的各种 SoC 供电。该 PMIC 的额定环境温度范围为 -40℃ 至 +105℃，因此适用于各种工业应用。该器件包含三个同步直流/直流降压转换器和四个线性稳压器。DC-DC 转换器能够输出一路 3.5A 的电流以及两路各 2A 的电流。根据开关模式配置的不同，这些转换器需要一个 470nH 的小型电感器、4.7μF 输入电容以及每个电源轨至少 10μF 输出电容。其中两个 LDO 在 0.6V 至 3.4V 的输出电压范围内支持 400mA 的输出电流。这些 LDO 支持旁路模式，用作负载开关，并允许在运行期间改变电压。另外两个 LDO 在 1.2V 至 3.3V 的输出电压范围内支持 300mA 的输出电流。这些 LDO 还支持负载开关模式。I2C 接口、IO、GPIO 和多功能引脚 (MFP) 可实现与各种 SoC 的连接。TPS6521905 是一款用户可编程的版本，默认情况下禁用所有电源轨，并且可以进行编程以满足任何处理器或SoC 的电源要求。
商品特性
- 3 个开关频率高达 2.3MHz 的降压转换器，其中1路输入电压范围2.5V - 5.5V，输出电流可达3.5A，输出电压范围0.6V - 3.4V；另外2路输入电压范围2.5V - 5.5V，单路输出电流可达2A，单路输出电压范围0.6V - 3.4V
- 4 个线性稳压器，其中2路输入电压范围1.5V - 5.5V，单路输出电流可达400mA，输出电压范围0.6V 至 3.4V，可配置为负载开关和旁路模式，支持 SD 卡；另外2路输入电压范围2.2V - 5.5V，单路输出电流可达300mA，输出电压范围1.2V - 3.3V，可配置为负载开关
- 所有三个降压转换器均支持动态电压调节
- 低 IQ/PFM、PWM 模式（准固定频率）
- 可编程电源时序和默认电压
- I2C 接口，支持标准模式、快速模式和快速+ 模式
- 可支持具有 14 个以上电源轨的系统，支持2个TPS65219 器件采用多 PMIC 配置
- 集成2 个 GPO、1 个 GPIO 和 3 个多功能引脚
- EEPROM 可编程性
应用领域
- 低功耗工业 MPU 和 MCU，例如 AM62x、AM64x和 AM243x
- HMI
- PLC
- 工业 PC
- 楼宇安全
- HVAC
- 视频监控
- 数据集中器
- 智能仪表
- 保护继电器
- 患者监护和诊断
- 成像
