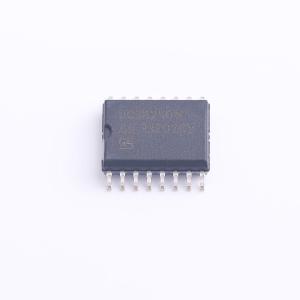

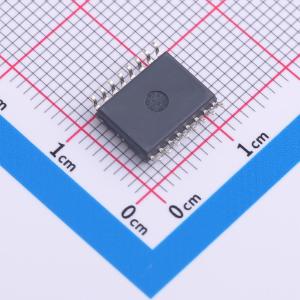

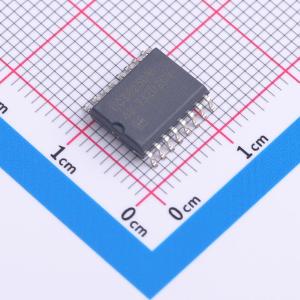

UC3825DWTR

UC3823A & B 和 UC3825A & B 系列 PWM 控制 IC 是标准 UC3823 和 UC3825 系列的改进版本。多个电路模块的性能得到了提升。误差放大器增益带宽积为 12MHz，输入失调电压为 2mV。电流限制阈值保证在 ±5% 的容差范围内。振荡器放电电流指定为 10mA，以实现精确的死区时间控制。频率精度提高到 ±6%。启动供电电流典型值为 100uA，适用于离线应用。输出驱动器重新设计，在 UVLO 期间主动下沉电流，不影响启动电流规格。此外，每个输出在转换期间可提供 2A 峰值电流。

该系列还实现了功能改进。UC3825 的关断比较器现在是一个高速过流比较器，阈值为 1.2V。过流比较器设置一个锁存器，确保软启动电容完全放电后才允许重启。当故障锁存器被设置时，输出处于低电平状态。在连续故障情况下，软启动电容完全充电后再放电，以确保故障频率不超过设计的软启动周期。UC3825 的 Clock 引脚已变为 CLK/LEB。此引脚结合了时钟输出和前缘消隐调整的功能，并进行了缓冲处理，便于接口连接。
