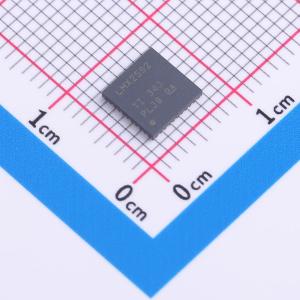

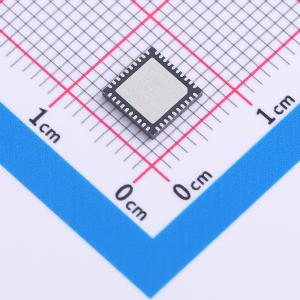

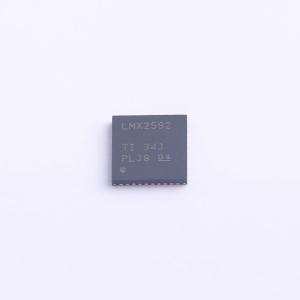

LMX2592RHAT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMX2592器件是一款低噪声、宽带RF PLL，集成了VCO，支持20 MHz至9.8 GHz的频率范围。该器件同时支持小数N和整数N模式，32位小数分频器可实现精细的频率选择。6 GHz输出时的积分噪声为49 fs，使其成为理想的低噪声源。该器件将同类最佳的PLL和集成VCO噪声与集成LDO相结合，无需在高性能系统中使用多个分立器件。该器件可接受高达1.4 GHz的输入频率，结合分频器和可编程低噪声倍频器，可实现灵活的频率规划。额外的可编程低噪声倍频器可让用户减轻整数边界杂散的影响。在小数N模式下，该器件可通过32位分辨率调整输出相位。对于需要快速频率切换的应用，该器件支持快速校准选项，校准时间小于25 μs。此性能通过单一3.3 V电源实现。它支持2个灵活的差分输出，也可配置为单端输出。用户可以选择对一个来自VCO（或倍频器）的输出和另一个来自通道分频器的输出进行编程。当不使用时，每个输出可单独静音。
品牌名称: TI(德州仪器)
商品型号: LMX2592RHAT
商品编号: C22464767
商品封装: VQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.310552克(g)

商品参数

商品概述

LMX2592器件是一款低噪声、宽带RF PLL，集成了VCO，支持20 MHz至9.8 GHz的频率范围。该器件同时支持小数N和整数N模式，32位小数分频器可实现精细的频率选择。6 GHz输出时的积分噪声为49 fs，使其成为理想的低噪声源。该器件将同类最佳的PLL和集成VCO噪声与集成LDO相结合，无需在高性能系统中使用多个分立器件。该器件可接受高达1.4 GHz的输入频率，结合分频器和可编程低噪声倍频器，可实现灵活的频率规划。额外的可编程低噪声倍频器可让用户减轻整数边界杂散的影响。在小数N模式下，该器件可通过32位分辨率调整输出相位。对于需要快速频率切换的应用，该器件支持快速校准选项，校准时间小于25 μs。此性能通过单一3.3 V电源实现。它支持2个灵活的差分输出，也可配置为单端输出。用户可以选择对一个来自VCO（或倍频器）的输出和另一个来自通道分频器的输出进行编程。当不使用时，每个输出可单独静音。

商品特性

输出频率范围：20至9800 MHz
业界领先的相位噪声性能
VCO相位噪声：6 GHz输出、1 MHz偏移时为–134.5 dBc/Hz
归一化PLL噪声基底：–231 dBc/Hz
归一化PLL闪烁噪声：–126 dBc/Hz
6 GHz输出时的均方根抖动为49 fs（12 kHz至20 MHz）
输入时钟频率高达1400 MHz
鉴相器频率高达200 MHz，整数N模式下高达400 MHz
支持小数N和整数N模式
双差分输出
减少杂散的创新解决方案
可编程相位调整
可编程电荷泵电流
可编程输出功率电平
SPI或uWire（4线串行接口）
单电源供电：3.3 V

应用领域

测试与测量设备
微波回传
高速数据转换器的高性能时钟源
卫星通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	9800MHz
	工作电压	3.15V~3.45V
	输出通道数	2

	属性	参数值
	工作温度	-40℃~+85℃
	相位偏移	支持
	随机抖动	49fs
	时钟/振荡器	内置
