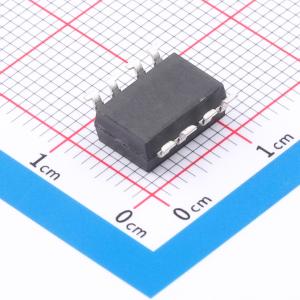

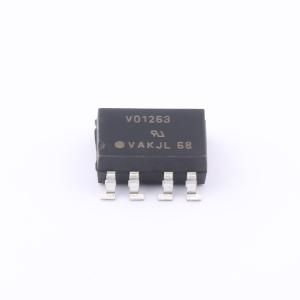

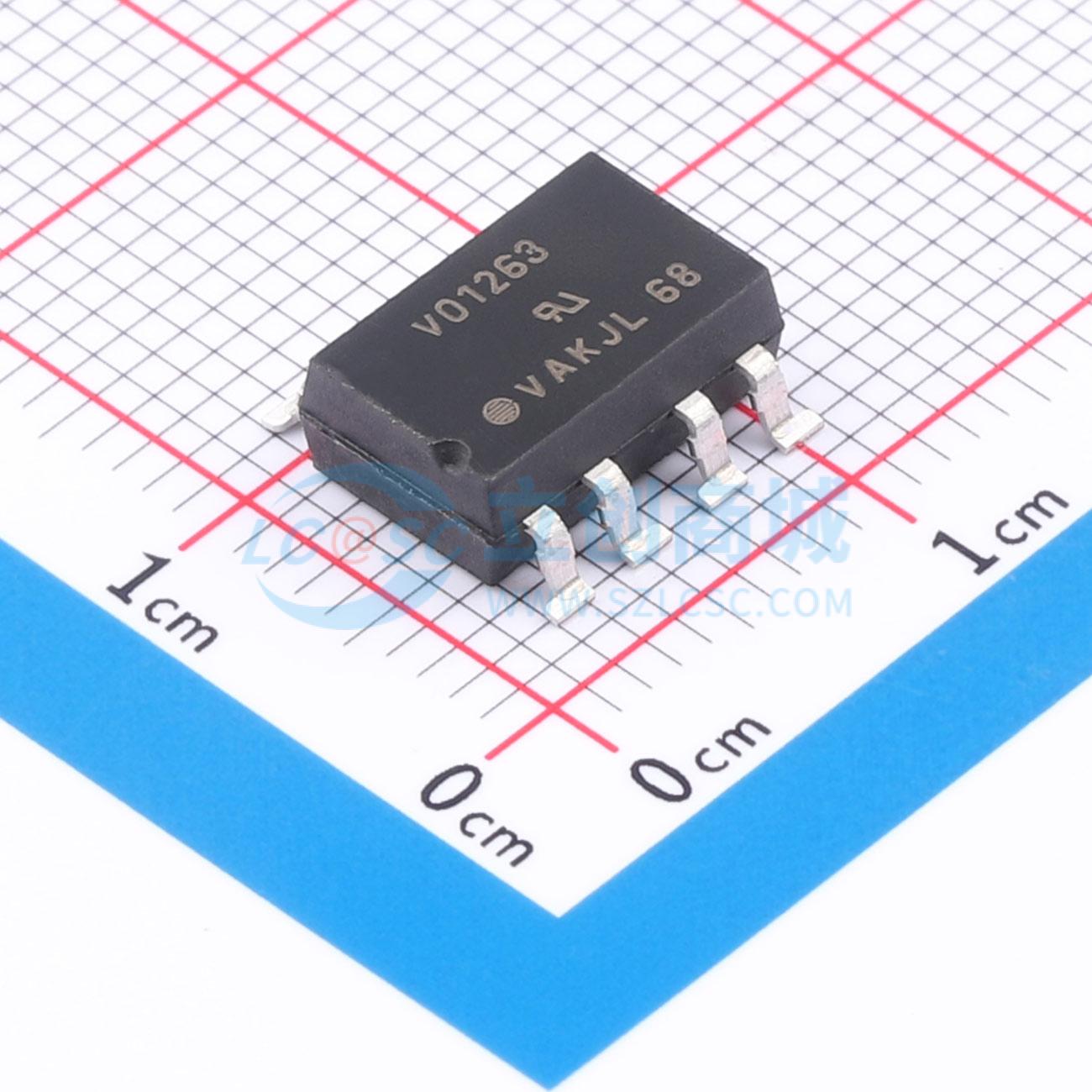

VO1263AACTR
双通道光伏MOSFET驱动器固态继电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- VO1263AACTR
- 商品编号
- C22463605
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | - | |
| 连续负载电流 | - | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.4V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | - | |
| 隔离电压(Vrms) | 5.3kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 35us | |
| 截止时间(Toff) | 700us | |
| 输入类型 | - | |
| 工作温度 | -40℃~+100℃ | |
| 总功耗(Pd) | 700mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
VO1263AB 和 VO1263AAC 双通道光伏 MOSFET 驱动器由两个光耦合到两个光电二极管阵列的 LED 组成。光电二极管阵列提供一个具有足够电压和电流的浮动电源，以驱动大功率 MOSFET 晶体管。光耦合提供高输入/输出隔离电压。为了关断 MOSFET，需要外部电阻（栅极至源极）进行栅极放电。
商品特性
- 高开路电压，典型值高达 15.4V
- 高短路电流，典型值高达 50 μA
- 隔离测试电压 5300Vrms
- 逻辑兼容输入
- 高可靠性
应用领域
- 高边驱动器
- 固态继电器
- 浮动电源
- 功率控制
- 数据采集
