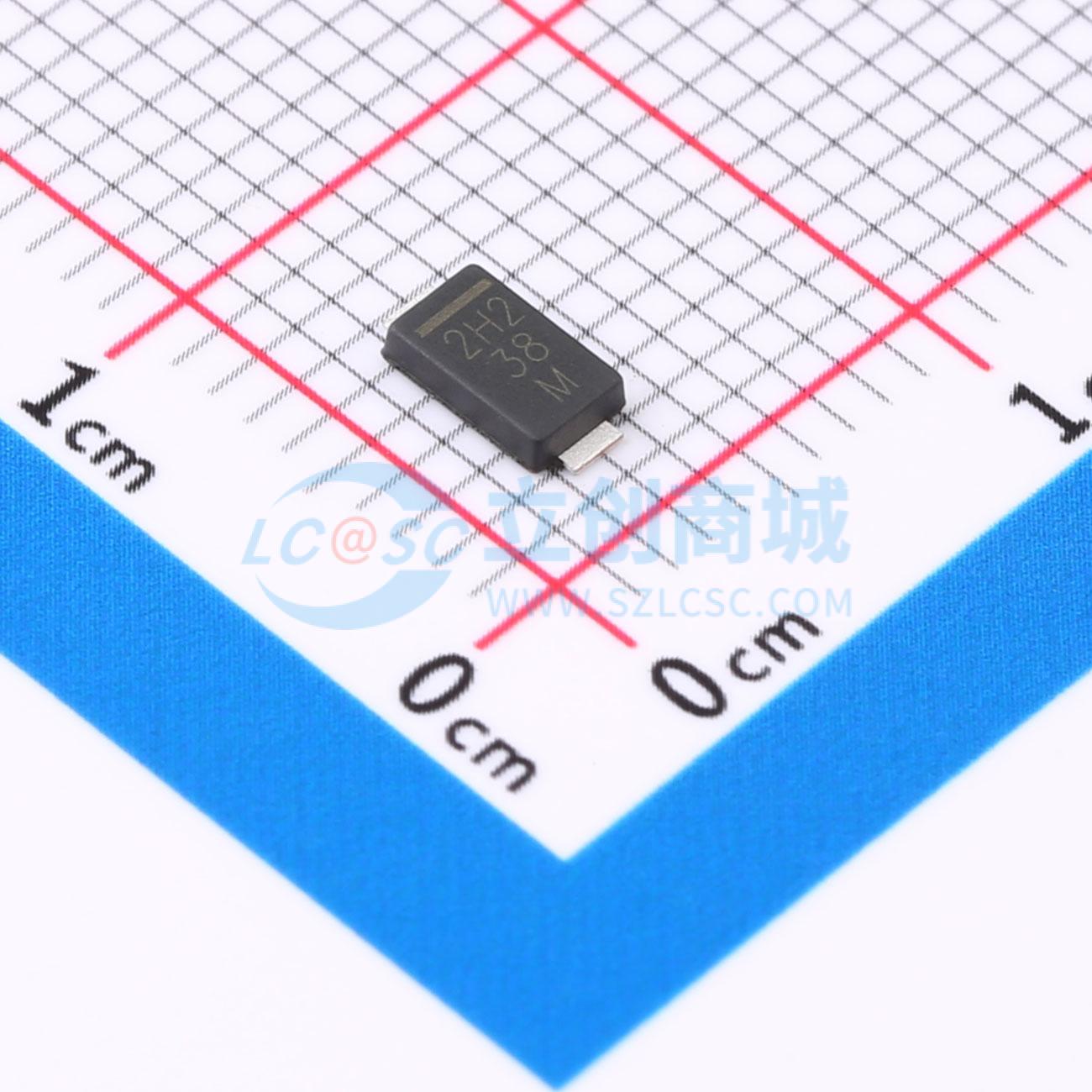

温馨提醒：图片仅供参考，商品以实物为准
VS-2EJH02HM3/6B
耐压:200V 电流:2A 反向恢复时间：25ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最先进的超快速恢复整流器，专门设计用于优化正向压降和超快速恢复时间的性能。平面结构和铂掺杂寿命控制保证了最佳的整体性能、耐用性和可靠性。这些器件旨在用于缓冲器、升压、照明、压电喷射，作为高频整流器和续流二极管。极其优化的存储电荷和低恢复电流可最大限度地减少开关损耗，并降低开关元件的功耗。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-2EJH02HM3/6B
- 商品编号
- C22463609
- 商品封装
- DO-221AC
- 包装方式
- 编带
- 商品毛重
- 0.089克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 720mV@2A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 2uA@200V | |
| 反向恢复时间(Trr) | 25ns | |
| 工作结温范围 | -65℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 65A |
商品概述
该器件是专为优化正向压降和超快恢复时间而设计的超快恢复整流器。平面结构和铂掺杂寿命控制技术确保了最佳的整体性能、坚固性和可靠性。这些器件适用于缓冲电路、升压电路、照明电路、压电喷射电路，用作高频整流器和续流二极管。经过极致优化的存储电荷和低恢复电流可最大限度地降低开关损耗，并减少开关元件中的功率耗散。
商品特性
- 超快恢复时间，降低的 Qrr，以及软恢复特性
- 最高工作结温 175°C
- 专为输出和缓冲操作设计
- 低正向电压降
- 低漏电流
- 符合 MSL 1 级标准（依据 J-STD-020），液相线最高峰值 260°C
- 通过 AEC-Q101 认证，符合 JESD 201 第 2 类晶须测试要求
应用领域
- 缓冲电路
- 升压电路
- 照明电路
- 压电喷射电路
- 高频整流器
- 续流二极管
