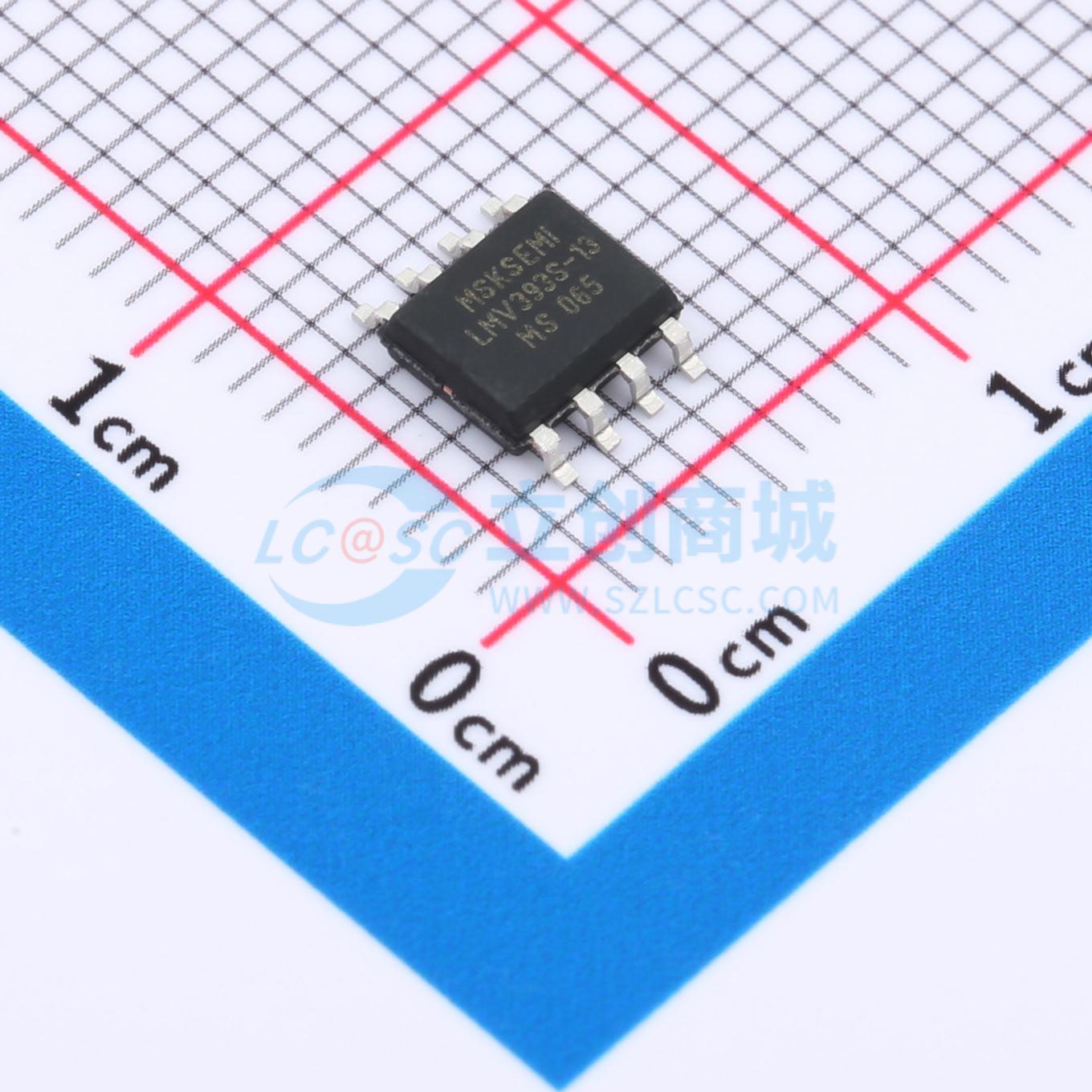

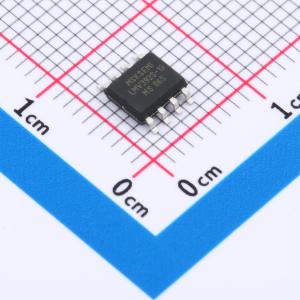

温馨提醒：图片仅供参考，商品以实物为准
LMV393S-13(MS)
单通道和双通道比较器，漏极开路输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款低电压、低功耗的比较器，采用SOP-8封装，该芯片的工作电压范围较宽，单电源可支持2V至26V，非常适应电池供电设备的需求。它还具有轨到轨输入和输出特性，增强了在接近电源轨的信号处理能力，广泛应用于消费电子、工业控制、汽车电子以及物联网(IoT)等领域，是设计高效、紧凑型电子系统时的理想选择。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- LMV393S-13(MS)
- 商品编号
- C22459239
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 800uV | |
| 输入偏置电流(Ib) | 2pA | |
| 传播延迟(tpd) | 460ns | |
| 共模抑制比(CMRR) | 70dB | |
| 输出类型 | 开漏 | |
| 输出模式 | CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 单电源 | 2.1V~5.5V | |
| 双电源(Vee ~ Vcc) | 0.9V~2.75V；-2.75V~-0.9V | |
| 输入失调电压温漂(Vos TC) | 0.8uV/℃ | |
| 输入失调电流(Ios) | 1pA |
商品概述
LMV331W5 - 7(MS)和LMV393S - 13(MS)分别为单路和双路比较器版本，二者均为开漏输出比较器，具备极高的灵活性。其工作电压范围为2.1V至5.5V，输出低电平时，每通道典型功耗仅50μA。 LMV331W5 - 7(MS)和LMV393S - 13(MS)是便携式消费产品电路设计中，对低电压运行、低功耗和节省空间有主要要求的应用场景中最具成本效益的解决方案。LMV331W5 - 7(MS)和LMV393S - 13(MS)采用环保型SOT - 23 - 5、SOP - 8封装。工作环境温度范围为 - 40℃至 + 85℃。 LMV3315 - 7(MS)和LMV393S - 13(MS)系列比较器的电源引脚最高可承受5.5V电压。这款标准器件在众多应用中展现出了广泛的适用性和多功能性，这得益于其低功耗和高速度的特性。开漏输出允许用户配置输出的逻辑低电压（VOL），并可用于使比较器实现与功能。
商品特性
- 电源电压范围：+2.1V至+5.5V
- 低电源电流
- 当VS = 5V且输出低电平时，每通道典型值为50μA
- 输入共模电压范围包含地
- 低输出饱和电压，典型值100mV
- 开漏输出，灵活性极高
- 规定工作温度高达+125℃ 微型封装：SOT23 - 5、SOP - 8
应用领域
- 迟滞比较器
- 振荡器
- 窗口比较器
- 工业设备
- 测试与测量
