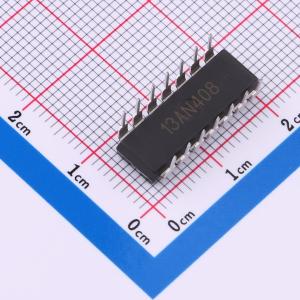

温馨提醒：图片仅供参考，商品以实物为准

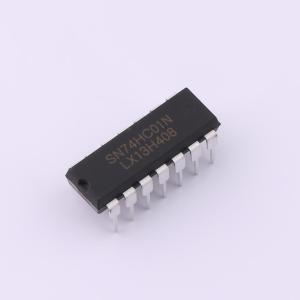

SN74HC01N(LX)
四路2输入，漏极开路输出与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC/HCT01 包含四个独立的、带漏极开路输出的 2 输入与非门。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HC01N(LX)
- 商品编号
- C22449646
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出低电平(VOL) | 330mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 20ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
商品概述
SN74HC/HCT01包含四个独立的2输入NAND门，具有开漏输出。SN74HC01的供电电压范围为2V至6V，SN74HCT01为4.5V至5.5V。SN74HC01的输入电平为CMOS电平，而SN74HCT01为TTL电平。温度范围为-40℃至+125℃。封装选项包括DIP14、SOP14和TSSOP14。
