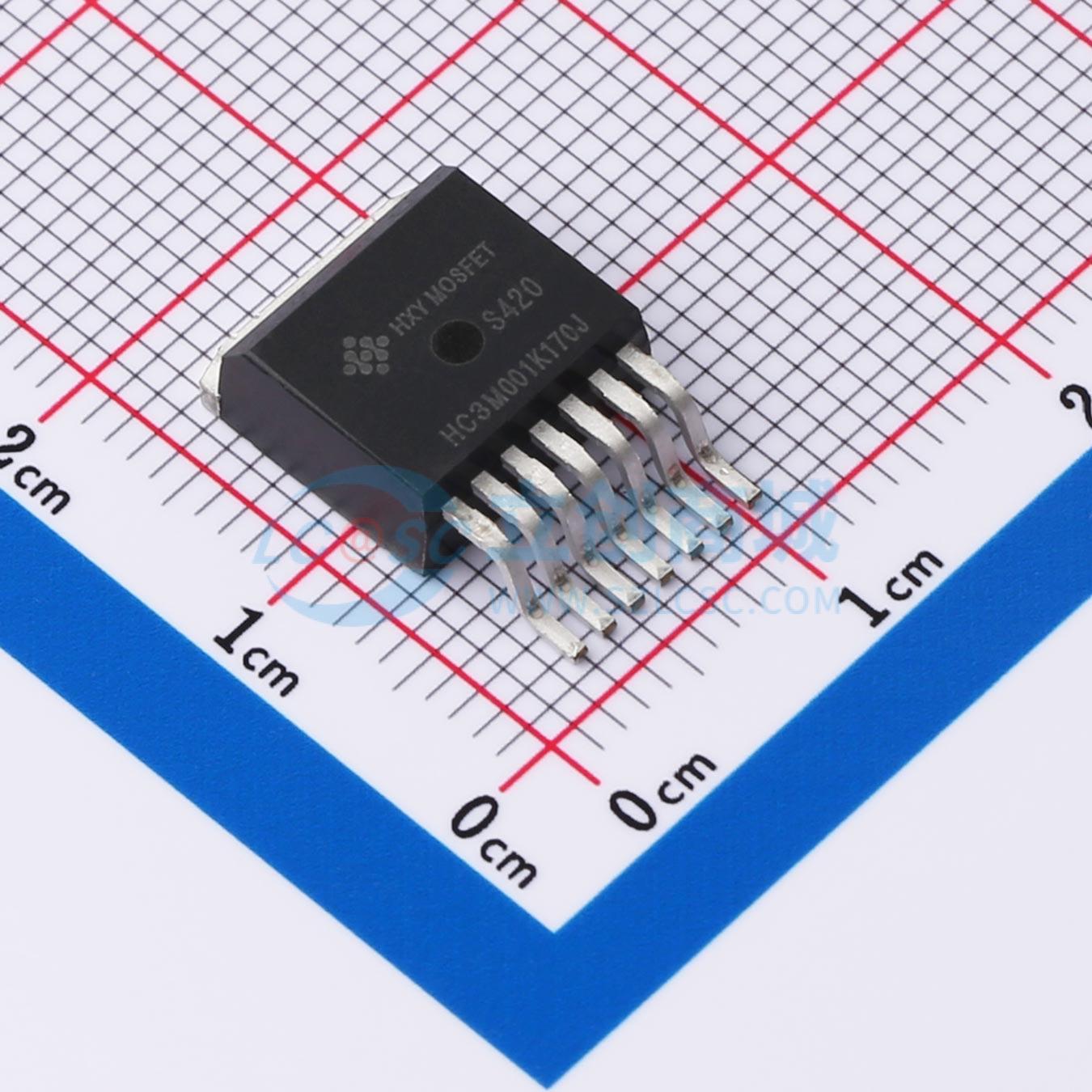

HC3M001K170J实物图

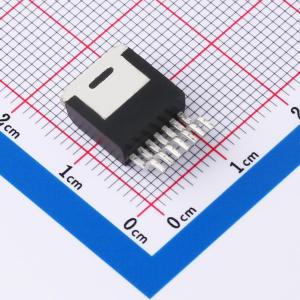

  • HC3M001K170J商品缩略图

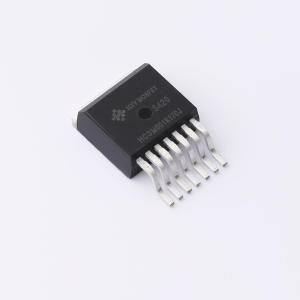

  • HC3M001K170J商品缩略图
  • HC3M001K170J商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HC3M001K170J

ID:6A VDSS:1700V RDON:700mR N沟道

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这款碳化硅MOS器件专为极端电压环境设计,具备超高的1700V耐压,确保在高电压系统中的稳定性和安全性。虽然内阻较高,最大为1000毫欧,但依然适合于那些对电流要求不高而需承受极端电压挑战的精密应用。提供6安培的电流能力,是特殊高压环境下,追求可靠性和耐用性的理想选择。
商品型号
HC3M001K170J
商品编号
C22449551
商品封装
TO-263-7L​
包装方式
管装
商品毛重
2.234克(g)

商品参数

属性参数值
商品目录碳化硅场效应管(MOSFET)
类型N沟道
漏源电压(Vdss)1.7kV
连续漏极电流(Id)6.7A
耗散功率(Pd)86W
阈值电压(Vgs(th))1.8V
属性参数值
栅极电荷量(Qg)16.5nC
输入电容(Ciss)285pF
反向传输电容(Crss)2.2pF
工作温度-55℃~+175℃
输出电容(Coss)15.3pF
导通电阻(RDS(on))700mΩ@20V

数据手册PDF
