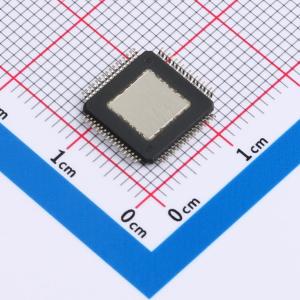

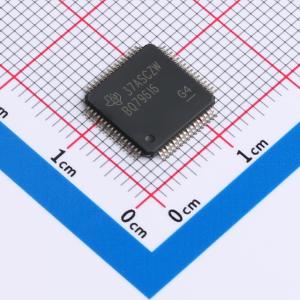

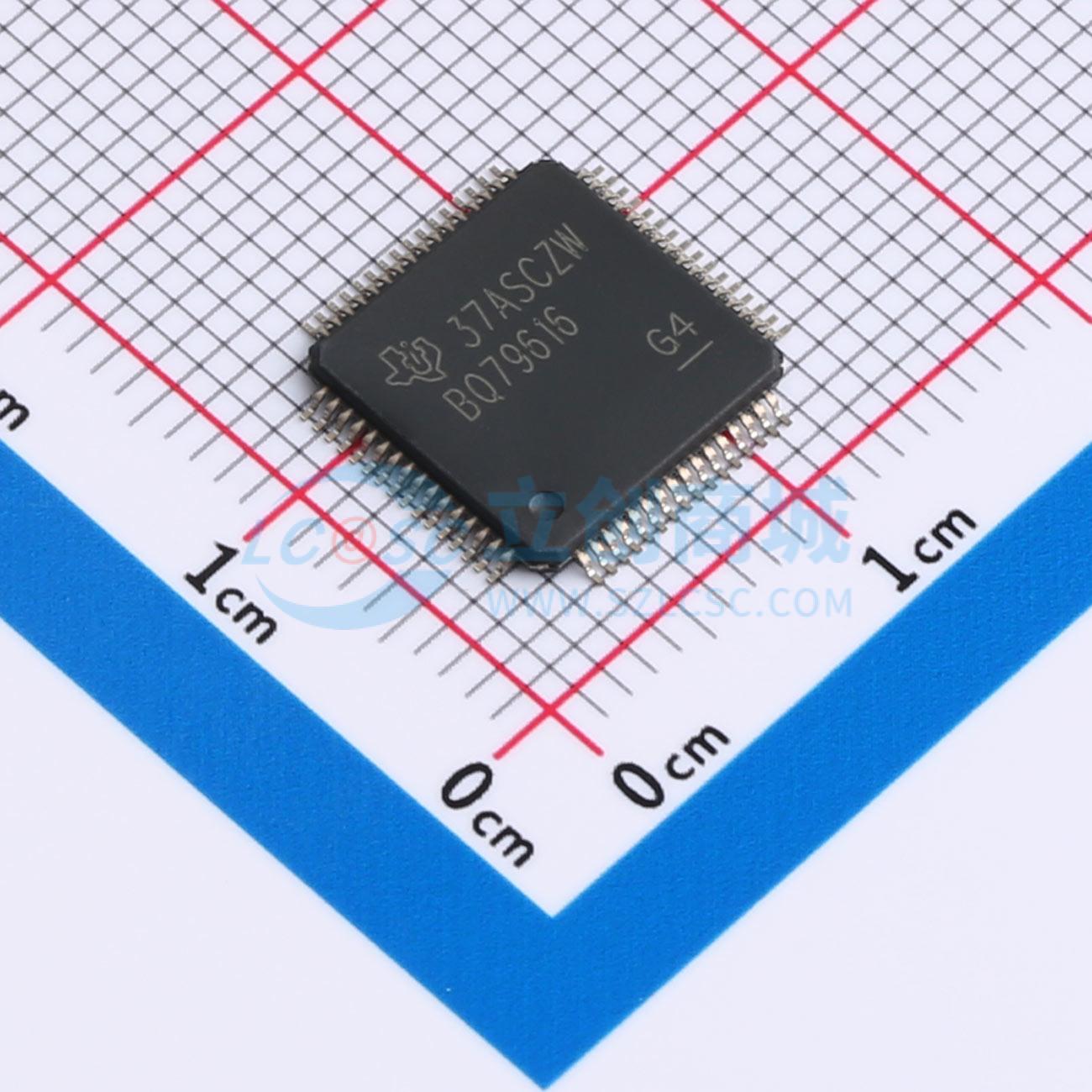

BQ79616PAPRQ1

SMT扩展库PCB免费打样

品牌名称: TI(德州仪器)
商品型号: BQ79616PAPRQ1
商品编号: C22448188
商品封装: HTQFP-64(10x10)
包装方式: 编带
商品毛重: 0.41克(g)

商品参数

参数完善中

商品概述

BQ79612-Q1、BQ79614-Q1、BQ79616-Q1 和 BQ79616H-Q1 可在不到 200 μs 的时间内，为 HEV/EV 高压电池管理系统中的 12S、14S 和 16S 电池模块提供高精度的电池单元电压测量。该系列监控器在同一封装类型中提供不同的通道选项，实现引脚对引脚兼容，并支持在任何平台上高度复用已有的软件和硬件。集成的前端滤波器使系统能够在电池单元输入通道上使用简单、低额定电压的差分 RC 滤波器。集成的 ADC 后置低通滤波器可实现类似直流的滤波电压测量，以便更好地计算电池荷电状态 (SOC)。该器件支持带温度监测的自主内部电池单元均衡功能，可自动暂停和恢复均衡，以避免出现过热情况。

商品特性

适用于汽车应用
通过 AEC-Q100 认证，结果如下：
- 器件温度等级 1：环境工作温度范围为 -40℃ 至 +125℃
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
符合功能安全标准
- 专为功能安全应用而开发
- 提供有助于 ISO 26262 系统设计的文档
- 系统能力可达 ASIL D 级
- 硬件能力可达 ASIL D 级
ADC 精度为 +/- 1.5mV
引脚封装和软件兼容的器件系列：可堆叠监控器 16S（BQ79616-Q1、BQ79616H-Q1、BQ79656-Q1）、14S（BQ79614-Q1、BQ79654-Q1）和 12S（BQ79612-Q1、BQ79652-Q1）；独立监控器 48V 系统（BQ75614-Q1）
内置用于电压和温度诊断的冗余路径
所有电池单元通道可在 128 μs 内实现高精度的电池单元电压测量
集成 ADC 后置可配置数字低通滤波器
支持母线连接和测量
内置主机控制的硬件复位功能，可模拟类似上电复位 (POR) 的器件复位
支持内部电池单元均衡
- 均衡电流为 240 mA
- 内置均衡热管理功能，具备自动暂停和恢复控制
采用可选环形架构的隔离差分菊花链通信
通过通信线路嵌入故障信号和心跳信号
UART/SPI 主机接口/通信桥接器件 BQ79600-Q1
内置 SPI 主机

应用领域

混合动力和电动动力系统中的电池管理系统 (BMS)
配备电池管理系统的储能电池组
