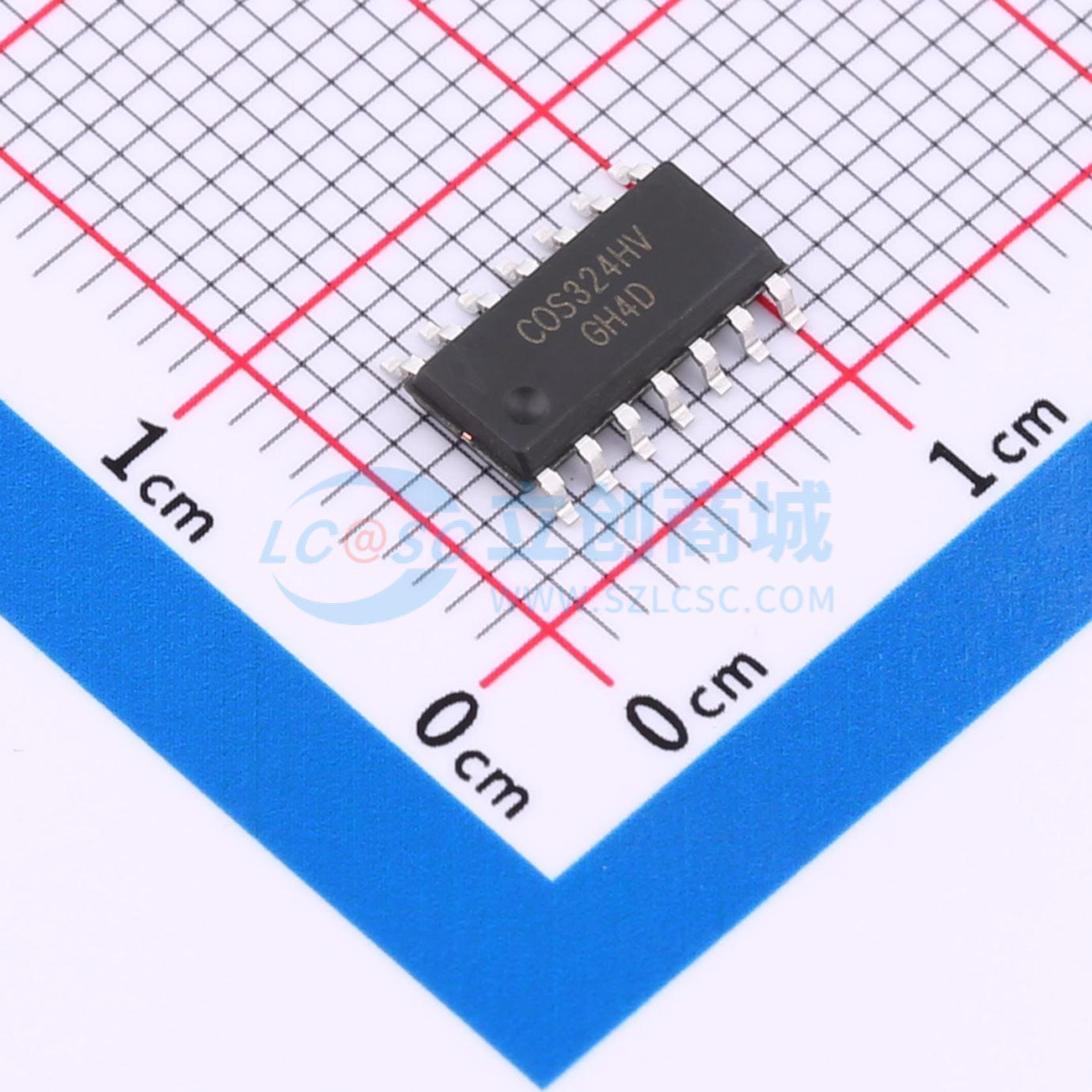

温馨提醒：图片仅供参考，商品以实物为准

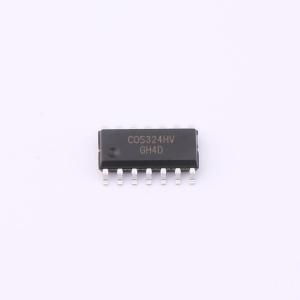

COS324HV
COS324HV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 30V, 通用运放，4CH, 3V ~ 30V，1.0MHz，功耗低至250uA，可兼容LM324
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS324HV
- 商品编号
- C22447445
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.276667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 350V/ms | |
| 输入偏置电流(Ib) | 45nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 3nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 250uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~30V | |
| 双电源(Vee~Vcc) | -15V~-1.5V；1.5V~15V |
商品概述
COS321HV (单通道), COS358HV (双通道) 和 COS324HV (四通道) 是低功耗、低成本运算放大器（运放），可在3V至30V的电源下工作。尽管它们具有宽广的供电范围，但COS358HV系列提供了出色的总体性能和多功能性。它们具备高差分输入电压能力。共模输入电压范围包括地电位，允许直接在接近地电位处进行感应。 COS358HV系列是单位增益稳定的，并且具有1.1MHz（典型值）的增益带宽乘积。它们提供高CMRR和PSRR性能，并可从单电源电压或双电源电压工作。COS358HV系列可以在各种应用中以经济的价格设计，而不会牺牲基本性能。
应用领域
- 电源和移动充电器
- 电机控制
- 交流逆变器
- 白色家电
- 电池或太阳能供电系统
