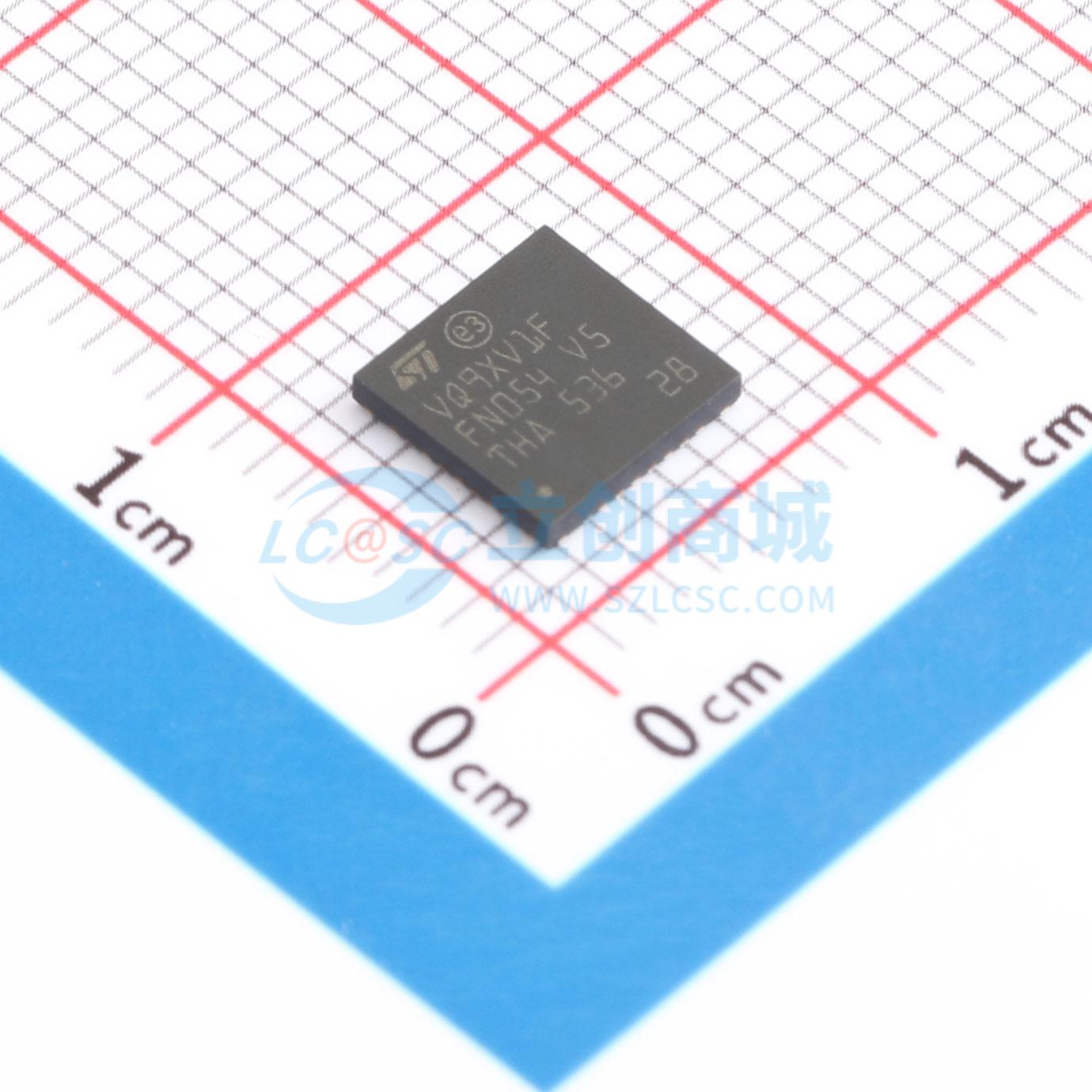

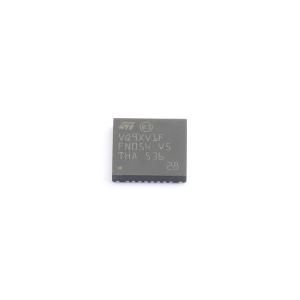

温馨提醒：图片仅供参考，商品以实物为准
VNF9Q20FTR
4通道高端驱动器，带STi2Fuse保护，适用于汽车配电应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNF9Q20FTR
- 商品编号
- C22447643
- 商品封装

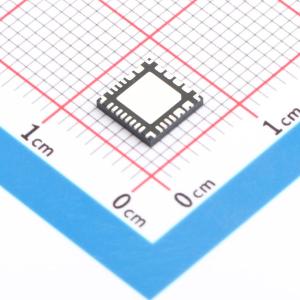

- QFN-32(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | - | |
| 工作电压 | 2.7V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 34.5A | |
| 导通电阻 | 21.5mΩ | |
| 功能特性 | 短路保护；锁存保护；过温保护；过压保护；过流保护；欠压锁定 | |
| 工作温度 | -40℃~+150℃ |
商品概述
VNF9Q20F采用VIPower技术制造，用于直接驱动接地的电阻或电感负载。设备保护VCC引脚免受电压瞬变影响，编程、控制和诊断通过SPI总线实现。每个通道的数字电流检测反馈通过集成10位ADC提供，专用微调位可调整ADC参考电流。设备配备4个输出，可通过SPI或2-OTP可分配直接输入控制，实时诊断可通过SPI总线获取（开路负载、输出短路到VCC、过热、通信错误、功率限制或锁存关闭），且可检测关断状态下的开路负载。VNF9Q20F嵌入专有I²t功能，具有智能断路功能，旨在保护PCB走线、连接器和线束免受过热影响，且不影响浪涌电流和电容充电等负载瞬变。该功能由INOM和tNOM两个参数设置，每个参数有3个专用位分别设置标称电流和标称时间，I²t曲线参数可按通道单独设置。设备可将耗散功率限制在安全水平直至热关机介入，热关机可配置为锁存关闭或可编程时限自动重启。输出电流限制可在过载时保护设备，当与微控制器通信丢失、数字存储器复位或看门狗监控超时事件发生时，设备进入故障安全模式，此时4个输出可由专用直接输入控制。还可通过专用OTP位将设备配置为并行模式（仅CH0//CH1），且具有容性充电模式，在故障安全和正常状态下均可用（通道需配置为灯泡模式）。
商品特性
- AEC-Q100合格
- 四通道，带24位ST-SPI，支持全诊断和数字电流检测反馈
- 集成10位ADC用于数字电流检测
- 集成PWM引擎，每个通道具有独立相移和频率生成
- 所有通道可编程灯泡/LED模式
- 跛行回家功能，支持稳健的故障安全系统
- 极低待机电流
- 优化的电磁辐射
- 极低的电磁敏感性
- 支持直接输入和/或SPI控制
- 符合欧洲指令2002/95/EC
- 容性负载充电模式
- 数字比例负载电流检测
- 同步诊断过载、短路到地和线束保护
- 异步诊断输出短路到VCC和关断状态开路负载
- ADC和线束保护的内置自检
- 可编程外壳过热警告
- 完全可配置的线束保护（STi²Fuse）
- 负载电流限制
- 快速热瞬态自限制
- 锁存关闭或可编程时限自动重启（功率限制和过热关机）
- 欠压关机
- 过压钳位
- 负载突降保护
- 接地丢失保护
应用领域
- 汽车配电应用
